Kích Thước Gioăng Phẳng Tiêu Chuẩn BS10 Table F
Kích thước gioăng phẳng tiêu chuẩn BS10 Table F là dữ liệu tham chiếu cần thiết khi thiết kế và thay thế gioăng làm kín mặt bích. Thông số đường kính, vòng chia tâm, số lượng và kích cỡ lỗ bu lông giúp chọn đúng quy cách, bảo đảm lắp ghép đồng bộ, hạn chế rò rỉ và duy trì vận hành ổn định.
Kích Thước Gioăng Phẳng Tiêu Chuẩn BS10 Table F
Gioăng phẳng BS10 Table F là vòng đệm làm kín được gia công để phù hợp với kích thước và kiểu khoan lỗ của mặt bích BS 10 Table F. Sản phẩm còn được gọi là gioăng mặt bích BS10 F, ron BS10 Table F, Table F gasket, IBC gasket hoặc full face gasket.
Gioăng Phẳng BS10 Table F Là Gì?
Gioăng BS10 Table F được lắp giữa hai mặt bích có cùng kích thước và kiểu khoan lỗ Table F. Khi bu lông được siết đúng trình tự và tải trọng, gioăng bị nén để bù độ nhám, vết xước và sai lệch nhỏ trên bề mặt tiếp xúc, từ đó hạn chế rò rỉ môi chất.
Gioăng Table F có thể được sử dụng trong:
- Đường ống nước, hơi, dầu và khí nén.
- Nhà máy điện, hóa chất, giấy, thép và công nghiệp chế biến.
- Van, máy bơm, thiết bị trao đổi nhiệt và bể chứa.
- Hệ thống đóng tàu, công trình biển và thiết bị nhập khẩu.
- Các hệ thống đang vận hành hoặc được thiết kế theo BS 10 Table F.
Ký hiệu Table F là tên một bảng kích thước và định mức mặt bích trong BS 10. Table F không phải PN10, PN16, ASME Class 150 hoặc JIS 10K. Không được chuyển đổi giữa các hệ chỉ dựa trên tên gọi hoặc áp suất gần tương đương.
Tiêu Chuẩn Kích Thước Gioăng Phẳng BS10 Table F
BS 10:2009 có tên “Specification for flanges and bolting for pipes, valves and fittings”. BSI công bố đây là tiêu chuẩn hiện hành, áp dụng cho mặt bích và bu lông bằng thép carbon, thép hợp kim, gang và hợp kim đồng dùng với đường ống, van và phụ kiện chứa hơi, dầu, khí nén hoặc nước.
Những tiêu chuẩn và tài liệu liên quan
- BS 10:2009: Quy định yêu cầu đối với mặt bích và bu lông cho đường ống, van và phụ kiện.
- BS 10:1962: Phiên bản lịch sử, đã được thay thế bởi BS 10:2009.
- BS 3063:1965: Tài liệu lịch sử về kích thước gioăng dùng cho mặt bích BS10.
- PAR Group Table F: Bảng gia công gioăng IBC và FF từ 1/2" đến 24".
- JA Harrison Table F: Bảng inch và milimét để đối chiếu ID, OD, PCD và lỗ bu lông.
- Barnwell: Bản tổng hợp BS3063:1965, cung cấp dãy kích thước Table F từ 1/2" đến 24".
Tên quy cách đầy đủ khi đặt hàng có thể ghi:
Gioăng BS10 Table F – Nominal bore – IBC hoặc FF – ID × OD – PCD – số lỗ × Ø lỗ – vật liệu – độ dày.
Ví dụ:
Gioăng BS10 Table F – 8" – FF – ID219 × OD368 – PCD324 – 12 lỗ Ø22 – EPDM – dày 3 mm.

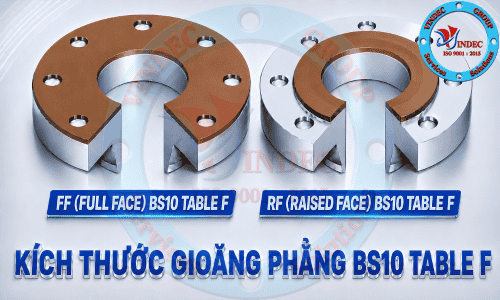

Các Dạng Gioăng Phẳng BS10 Table F
Gioăng IBC / Gioăng RF
IBC là viết tắt của Inside Bolt Circle, chỉ loại gioăng nằm bên trong vòng bu lông và không có lỗ bu lông. Trên thị trường, loại này thường được gọi là gioăng RF hoặc ring gasket.
Các kích thước cơ bản gồm:
- ID: Đường kính trong của gioăng.
- OD IBC: Đường kính ngoài của gioăng nằm trong vòng bu lông.
- t: Độ dày gioăng do người sử dụng lựa chọn.
Gioăng FF (Full Face Gasket)
Gioăng FF phủ toàn bộ bề mặt mặt bích và có các lỗ để bu lông đi xuyên qua. Loại này thường dùng cho mặt bích phẳng, mặt bích gang hoặc kết cấu yêu cầu phân bố lực siết trên toàn bộ bề mặt.
Các thông số chính gồm:
- ID: Đường kính trong.
- OD FF: Đường kính ngoài của gioăng toàn mặt.
- PCD: Đường kính vòng chia tâm lỗ.
- n: Số lượng lỗ bu lông.
- h: Đường kính mỗi lỗ bu lông.
- t: Độ dày gioăng.
Cách Đọc Bảng Kích Thước Gioăng BS10 Table F
| Ký hiệu | Ý nghĩa |
|---|---|
| Nominal bore | Kích thước danh nghĩa bằng inch được sử dụng trong bảng BS10 |
| mm tham khảo | Kích thước danh nghĩa quy đổi; một số cỡ không trùng chính xác với dãy DN hiện đại |
| ID | Đường kính trong của gioăng |
| OD IBC | Đường kính ngoài của gioăng nằm trong vòng bu lông |
| OD FF | Đường kính ngoài của gioăng toàn mặt |
| PCD | Đường kính vòng tròn đi qua tâm các lỗ bu lông |
| n × Øh | Số lượng lỗ × đường kính mỗi lỗ bu lông |
| t | Độ dày gioăng, phải ghi riêng khi đặt hàng |
Ví dụ, quy cách:
BS10 Table F – 10" – FF – ID273 × OD432 – PCD381 – 12 × Ø25.
Được hiểu là:
- Kích thước danh nghĩa: 10", tương ứng 250 mm trong bảng.
- Đường kính trong: 273 mm.
- Đường kính ngoài gioăng FF: 432 mm.
- Đường kính vòng chia tâm lỗ: 381 mm.
- Số lượng lỗ: 12 lỗ.
- Đường kính mỗi lỗ: 25 mm.
Nếu cùng kích thước 10" nhưng là gioăng IBC, quy cách cơ bản là:
BS10 Table F – 10" – IBC – ID273 × OD356 mm.
Bảng Kích Thước Gioăng Phẳng Tiêu Chuẩn BS10 Table F
Đơn vị sử dụng trong bảng là milimét, ngoại trừ cột nominal bore. Cột mm là kích thước danh nghĩa tham khảo theo bảng lịch sử.
| Nominal bore | mm tham khảo | ID gioăng | OD gioăng IBC/RF | OD gioăng FF | PCD | Số lỗ × Ø lỗ |
|---|---|---|---|---|---|---|
| 1/2" | 15 mm | 21 | 52 | 95 | 67 | 4 × Ø14 |
| 3/4" | 20 mm | 27 | 59 | 102 | 73 | 4 × Ø14 |
| 1" | 25 mm | 34 | 70 | 121 | 87 | 4 × Ø18 |
| 1-1/4" | 32 mm | 43 | 81 | 133 | 98 | 4 × Ø18 |
| 1-1/2" | 40 mm | 48 | 86 | 140 | 105 | 4 × Ø18 |
| 2" | 50 mm | 60 | 110 | 165 | 127 | 4 × Ø18 |
| 2-1/2" | 65 mm | 76 | 129 | 184 | 146 | 8 × Ø18 |
| 3" | 80 mm | 89 | 148 | 203 | 165 | 8 × Ø18 |
| 3-1/2" | 90 mm | 102 | 160 | 216 | 178 | 8 × Ø18 |
| 4" | 100 mm | 114 | 173 | 229 | 191 | 8 × Ø18 |
| 5" | 125 mm | 140 | 213 | 279 | 235 | 8 × Ø22 |
| 6" | 150 mm | 168 | 238 | 305 | 260 | 12 × Ø22 |
| 7" | 175 mm | 194 | 270 | 337 | 292 | 12 × Ø22 |
| 8" | 200 mm | 219 | 302 | 368 | 324 | 12 × Ø22 |
| 9" | 230 mm | 244 | 330 | 406 | 356 | 12 × Ø25 |
| 10" | 250 mm | 273 | 356 | 432 | 381 | 12 × Ø25 |
| 12" | 300 mm | 324 | 413 | 489 | 438 | 16 × Ø25 |
| 13" | 330 mm | 356 | 441 | 527 | 470 | 16 × Ø29 |
| 14" | 350 mm | 381 | 467 | 552 | 495 | 16 × Ø29 |
| 15" | 380 mm | 406 | 492 | 578 | 521 | 16 × Ø29 |
| 16" | 400 mm | 432 | 524 | 610 | 552 | 20 × Ø29 |
| 17" | 425 mm | 457 | 556 | 641 | 584 | 20 × Ø29 |
| 18" | 450 mm | 483 | 578 | 673 | 610 | 20 × Ø32 |
| 19" | 475 mm | 508 | 610 | 705 | 641 | 20 × Ø32 |
| 20" | 500 mm | 533 | 641 | 737 | 673 | 24 × Ø32 |
| 21" | 525 mm | 559 | 667 | 762 | 699 | 24 × Ø32 |
| 22" | 550 mm | 584 | 692 | 787 | 724 | 24 × Ø32 |
| 23" | 575 mm | 610 | 721 | 826 | 756 | 24 × Ø35 |
| 24" | 600 mm | 635 | 746 | 851 | 781 | 24 × Ø35 |
Sự Khác Nhau Giữa Các Bảng Kích Thước BS10 Table F
Khi tra cứu trên internet, người dùng có thể gặp các bảng Table F không hoàn toàn giống nhau. Nguyên nhân thường gồm:
- Dữ liệu inch được quy đổi chính xác hoặc làm tròn sang milimét.
- Nhầm nominal bore với đường kính trong của gioăng.
- Nhầm Table F với Table E, Table H hoặc hệ PN.
- Nhầm OD gioăng IBC với đường kính raised face hoặc bore mặt bích.
- Dùng kích thước mặt bích thay cho kích thước cắt gioăng.
- Sai lệch do lỗi nhập liệu tại cỡ 1-1/2" hoặc cỡ 7".
Table F Có Giống Table H Không?
Không hoàn toàn. Các bảng cắt gioăng công khai cho thấy hai bảng giống nhau tại nhiều cỡ từ 1" trở lên, nhưng khác rõ ở các kích thước nhỏ:
- 1/2": Table F có IBC OD52 mm, FF OD95 mm và PCD67 mm; Table H dùng IBC OD65 mm, FF OD114 mm và PCD83 mm.
- 3/4": Table F có IBC OD59 mm, FF OD102 mm và PCD73 mm; Table H dùng IBC OD65 mm, FF OD114 mm và PCD83 mm.
- 1-1/2": Table F dùng IBC OD86 mm; bảng Table H thương mại thường dùng 86–87 mm tùy cách làm tròn.
Dù nhiều kích thước cắt gioăng trùng nhau, Table F và Table H vẫn là hai bảng mặt bích khác nhau về kết cấu và định mức. Khi đặt hàng phải ghi đúng Table F.
Table F Có Giống Table E Không?
Không. Ví dụ:
- 2-1/2": Table F dùng IBC OD129 mm và 8 lỗ Ø18 mm; Table E dùng IBC OD109 mm và 4 lỗ Ø18 mm.
- 6": Table F dùng IBC OD238 mm, 12 lỗ Ø22 mm; Table E dùng IBC OD213 mm, 8 lỗ Ø22 mm.
- 12": Table F dùng IBC OD413 mm, PCD438 mm; Table E dùng IBC OD381 mm, PCD406 mm.
Khi gia công hàng loạt, nên yêu cầu khách hàng xác nhận BS10 Table F và phê duyệt bản vẽ trước khi cắt.
Vật Liệu Sản Xuất Gioăng Phẳng BS10 Table F
Gioăng cao su EPDM
EPDM phù hợp với nước sạch, nước công nghiệp, nước làm mát và môi trường ngoài trời. Vật liệu không phù hợp với dầu khoáng và nhiều loại hydrocarbon.
Gioăng cao su NBR
NBR phù hợp với dầu khoáng, dầu thủy lực và mỡ bôi trơn. Khả năng sử dụng thực tế phụ thuộc vào thành phần môi chất, nhiệt độ và áp suất.
Gioăng cao su FKM
FKM phù hợp với nhiên liệu, hydrocarbon và nhiệt độ cao hơn nhiều loại cao su thông dụng, nhưng vẫn phải kiểm tra giới hạn của đúng compound.
Gioăng PTFE
PTFE kháng nhiều loại hóa chất nhưng có xu hướng chảy nguội và dão. Cần chọn đúng loại PTFE, độ dày và tải bu lông để duy trì độ kín.
Gioăng không amiang
Gioăng không amiang có thể dùng cho nước, dầu, khí và hơi khi đúng model. Cần kiểm tra biểu đồ áp suất – nhiệt độ, ứng suất làm kín tối thiểu và giới hạn ứng suất nén.
Gioăng graphite gia cường
Graphite phù hợp với hơi nóng, dầu truyền nhiệt và chu kỳ nhiệt. Loại gia cường bằng inox giúp tăng độ ổn định và độ bền khi vận chuyển, lắp đặt.
Gioăng bán kim loại
Trong ứng dụng áp suất hoặc nhiệt độ cao, gioăng thép xoắn, kammprofile hay gioăng kim loại có thể phù hợp hơn gioăng tấm mềm. Kích thước và kết cấu cần được xác định theo bản vẽ và yêu cầu của dự án.
Độ Dày Gioăng Phẳng BS10 Table F
BS 10 không quy định một độ dày gioăng duy nhất cho mọi vật liệu và điều kiện làm việc. Độ dày phải được thống nhất giữa người mua và nhà sản xuất.
Các độ dày thường gặp gồm:
- 0,5 mm.
- 0,8 mm.
- 1,0 mm.
- 1,5 mm.
- 2,0 mm.
- 3,0 mm.
- 5,0 mm với một số gioăng cao su hoặc kết cấu đặc biệt.
Độ dày 0,8–1,5 mm
Phù hợp với mặt bích kim loại có độ phẳng và độ nhám tốt, giúp hạn chế độ dão và giảm nguy cơ đùn gioăng.
Độ dày 2–3 mm
Được sử dụng phổ biến với tấm không amiang, graphite gia cường, PTFE và cao su trong điều kiện phù hợp.
Độ dày từ 3 mm trở lên
Thường dùng với cao su hoặc mặt bích có bề mặt cần khả năng bù lớn hơn. Gioăng dày không phải lúc nào cũng làm kín tốt hơn.
Cách Chọn Gioăng Mặt Bích BS10 Table F Chính Xác
Xác định đúng tiêu chuẩn và bảng
Không được nhầm Table F với Table E, Table H, Table J, EN PN hoặc ASME Class. Cùng nominal bore nhưng OD, PCD và bố trí lỗ có thể khác nhau.
Xác định đúng IBC hay FF
- IBC: Không có lỗ bu lông, nằm bên trong vòng bu lông.
- FF: Có lỗ bu lông và phủ toàn bộ mặt bích.
Chọn vật liệu theo môi chất
- Nước và nước làm mát: EPDM.
- Dầu và mỡ: NBR.
- Nhiên liệu và hydrocarbon: FKM hoặc vật liệu được xác nhận.
- Hóa chất: PTFE hoặc PTFE biến tính.
- Hơi và nhiệt độ cao: Tấm không amiang hoặc graphite phù hợp.
Kiểm tra áp suất và nhiệt độ đồng thời
Khả năng chịu áp của vật liệu gioăng thường giảm khi nhiệt độ tăng. Cần kiểm tra áp suất vận hành, áp suất thử, nhiệt độ liên tục, nhiệt độ cực đại và chu kỳ nhiệt.
Kiểm tra ứng suất gioăng và tải bu lông
Cần đánh giá ứng suất làm kín tối thiểu, giới hạn ứng suất nén, độ dão, khả năng phục hồi và lực siết bu lông. Đúng kích thước nhưng sai vật liệu vẫn có thể gây rò rỉ.
Kiểm tra mặt bích thực tế
Nên đo trực tiếp khi mặt bích đã vận hành lâu năm, không còn ký hiệu, được sửa chữa hoặc thuộc thiết bị nhập khẩu không có bản vẽ.
Ứng Dụng Của Gioăng Phẳng BS10 Table F
Hệ thống nước và tiện ích
- Đường ống cấp nước công nghiệp.
- Nước làm mát và nước tuần hoàn.
- Trạm bơm và bể chứa.
- Hệ thống HVAC và phụ trợ.
Ngành dầu, khí và hóa chất
- Đường ống dầu và nhiên liệu.
- Hệ thống khí nén và khí công nghệ.
- Nhà máy hóa chất và hóa dầu.
- Đường ống hydrocarbon khi vật liệu phù hợp.
Hệ thống hơi và nhiệt
- Đường ống hơi.
- Dầu truyền nhiệt.
- Thiết bị trao đổi nhiệt.
- Nhà máy điện và hệ thống phụ trợ.
Đóng tàu và công trình biển
- Đường ống nước biển.
- Đường ống nhiên liệu.
- Hệ thống dầu bôi trơn.
- Thiết bị trên tàu hoặc công trình ngoài khơi sử dụng mặt bích BS10.
Cách Ghi Quy Cách Đặt Hàng Gioăng BS10 Table F
Một yêu cầu đầy đủ đối với gioăng FF có thể ghi:
Gioăng BS10 Table F – 12" – FF – ID324 × OD489 – PCD438 – 16 lỗ Ø25 – graphite gia cường inox – dày 2 mm.
Đối với gioăng IBC:
Gioăng BS10 Table F – 12" – IBC – ID324 × OD413 – tấm không amiang – dày 1,5 mm.
Thông tin đặt hàng tối thiểu gồm:
- Tiêu chuẩn: BS10 Table F.
- Nominal bore theo inch.
- Dạng gioăng: IBC hoặc FF.
- ID và OD.
- PCD, số lỗ và đường kính lỗ nếu là FF.
- Vật liệu.
- Độ dày.
- Môi chất sử dụng.
- Nhiệt độ và áp suất vận hành.
- Số lượng, bản vẽ hoặc mẫu cũ nếu mặt bích không rõ tiêu chuẩn.
Câu Hỏi Thường Gặp Về Gioăng BS10 Table F
BS10 Table F có còn được sử dụng không?
Có. BS 10:2009 hiện được BSI ghi nhận là tiêu chuẩn đang có hiệu lực. Các bảng gioăng Table F công khai chủ yếu kế thừa dữ liệu BS3063:1965.
Table F có nghĩa là áp suất làm việc cố định không?
Không. Khả năng chịu áp thay đổi theo vật liệu mặt bích, nhiệt độ, bu lông và cấu tạo mối nối.
Gioăng Table F có giống Table H không?
Không hoàn toàn. Hai bảng khác rõ tại 1/2" và 3/4"; nhiều kích thước lớn hơn có cùng kích thước cắt gioăng nhưng vẫn phải ghi đúng Table F.
Gioăng Table F 1/2" có kích thước bao nhiêu?
Dạng IBC có ID21 × OD52 mm. Dạng FF có ID21 × OD95 mm, PCD67 mm và 4 lỗ Ø14 mm.
Gioăng Table F 8" có kích thước bao nhiêu?
Dạng IBC có ID219 × OD302 mm. Dạng FF có ID219 × OD368 mm, PCD324 mm và 12 lỗ Ø22 mm.
BS10 Table F có kích thước đến bao nhiêu?
Bảng PAR Group và BS3063/Barnwell được đối chiếu cung cấp kích thước từ 1/2" đến 24".
Lỗ bu lông Table F 1-1/2" là 18 hay 19 mm?
PAR Group ghi Ø18 mm và JA Harrison ghi 17,5 mm, trong khi Barnwell ghi 19 mm. Bảng trong bài sử dụng Ø18 mm theo hai nguồn thống nhất.
Vì sao dòng 7" trong một số bảng ghi mm bằng 0?
Đó là lỗi hiển thị trong bản Barnwell. Giá trị tham khảo phù hợp là 175 mm; kích thước gioăng là ID194 × OD IBC270 mm.
Gioăng Table F thường dày bao nhiêu?
Độ dày phổ biến là 1,0 mm, 1,5 mm, 2 mm và 3 mm. Gioăng cao su có thể dày hơn theo điều kiện sử dụng.
Có thể gia công gioăng Table F theo bản vẽ riêng không?
Có. Gioăng có thể được cắt theo bảng tiêu chuẩn, bản vẽ kỹ thuật, mẫu gioăng cũ hoặc kích thước mặt bích đo thực tế.
Kết Luận
Kích thước gioăng phẳng tiêu chuẩn BS10 Table F phải được xác định theo nominal bore và dạng IBC hoặc FF. Bảng được đối chiếu cung cấp kích thước từ 1/2" đến 24", gồm ID, OD, PCD, số lỗ và đường kính lỗ bu lông.
BS 10:2009 hiện là phiên bản BSI đang có hiệu lực. Tuy nhiên, bảng kích thước gioăng công khai chủ yếu được xây dựng từ BS3063:1965 và dữ liệu gia công của các nhà sản xuất. Với yêu cầu hợp đồng nghiêm ngặt, cần kiểm tra bản tiêu chuẩn có bản quyền hoặc bản vẽ đã được phê duyệt.
Khi đặt hàng, cần ghi rõ Table F, nominal bore, dạng IBC hay FF, ID, OD, PCD, lỗ bu lông, vật liệu và độ dày. Không được mặc định sử dụng gioăng Table E, Table H hoặc hệ PN thay cho Table F.
