Stainless Steel Ball Valve 3PC, Fire Safe Socket Weld
Van Bi INOX 3 Mảnh Chống Cháy Nổ Nối Hàn
2 way 3 piece full bore investment cast 316 stainless steel ball valve with lockable lever and solid ball. ISO5211 mounting pad, length to DIN 3202-M3. Fire Safe approved certificate number 249036.
FEATUERS
Size: 1/2" to 4" Socket Weld
Body: 316 Stainless Steel
Seat: PTFE
Pressure: 130 Bar
Temperature: -20°C to 180°C
Actuation: Lockable Lever
Fire Safe API607 Approved

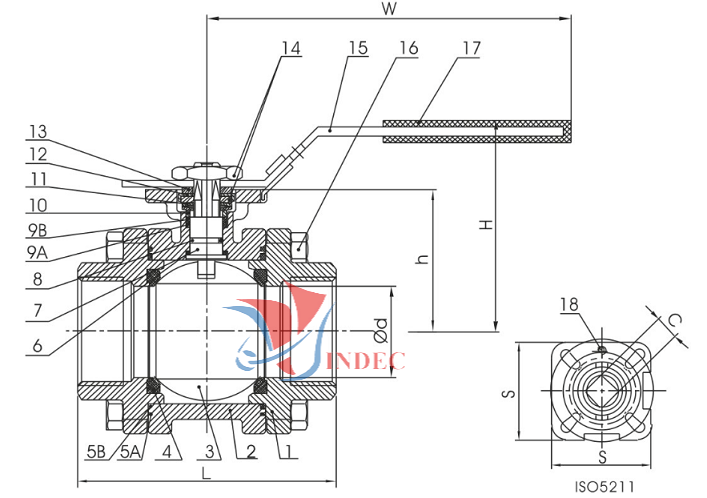

CẤU TẠO
| Item | Part | Material | Qty |
|---|---|---|---|
| 1 | Cap | CF8M | 1 |
| 2 | Body | CF8M | 1 |
| 3 | Ball | SS316 | 1 |
| 4 | Ball Seat | Pure PTFE | 2 |
| 5A | Body Gasket A | Pure Graphite | 1 |
| 5B | Body Gasket B | Pure Graphite | 1 |
| 6 | Thrust Washer | Pure PTFE | 1 |
| 7 | Stem | SS316 | 1 |
| 8 | O-ring | Viton | 1 |
| 9A | Stem Packing A | Pure Graphite | 1 |
| Item | Part | Material | Qty |
|---|---|---|---|
| 9B | Stem Packing B | Pure Graphite | 1 |
| 10 | Gland | SS304 | 1 |
| 11 | Bellevlle Washer | SS301 | 2 |
| 12 | Nut Stopper | SS304 | 1 |
| 13 | Plate Washer | SS304 | 1 |
| 14 | Nut | SS304 | 2 |
| 15 | Handle | SS304 | 1 |
| 16 | Bolt | SS304 | 4 |
| 17 | Handle Cover | Plastic | 1 |
| 18 | Stop Pin | SS304 | 1 |
Van Bi 3 Thân Inox 304 1000 WOG Nối Hàn
3PC Stainless Steel 304 Ball Valve Socket Weld 1000 WOG
Vật liệu thân: ASTM A351 Gr. CF8 (SS304); SUS 304
Kết nối : Ren NPT / BSP / BSPT
Loại : Ful Bore
Ball / bi : SS304 / CF8 / 1.4301
Seat : PTFE ; R-PTFE
Stem: SS304 / CF8
Nhiệt độ: -20oF đến 450oF
Tiêu chuẩn : ANSI B 16.34
Áp làm việc Max: 1000 WOG
Vận hành : Tay gạt có khóa hoặc không khóa
Môi trường làm việc: Nước, Dầu, Khí, Gas, Hóa chất
Size: 1/8″, 1/4″ , 3/8″ , 1/2″ , 3/4″ , 1″ , 1 1/4″ ; 1 1/2″, 2″ , 2 1/2″, 3″, 4″
Van Bi Nối Hàn 3 Thân Inox 316 1000 PSI
Socket Weld Stainless Steel 316 Ball Valve 1000 WOG
Vật liệu thân: ASTM A351 Gr. CF8M (SS316); SUS 316
Kết nối : SOCKET WELD (ỐNG LỒNG)
Loại : Ful Bore
Ball / bi : SS316 / CF8M / 1.4401
Seat : PTFE ; R-PTFE
Stem: SS316 / CF8M
Nhiệt độ: -20 độ F đến 450 độ F
Tiêu chuẩn : ANSI B 16.34
Áp làm việc Max: 1000 WOG
Vận hành : Tay gạt có khóa hoặc không khóa
Môi trường làm việc: Nước, Dầu, Khí, Gas, Hóa chất
Size: 1/8″, 1/4″ , 3/8″ , 1/2″ , 3/4″ , 1″ , 1 1/4″ ; 1 1/2″ , 2″ , 2 1/2″ , 3″ , 4″
