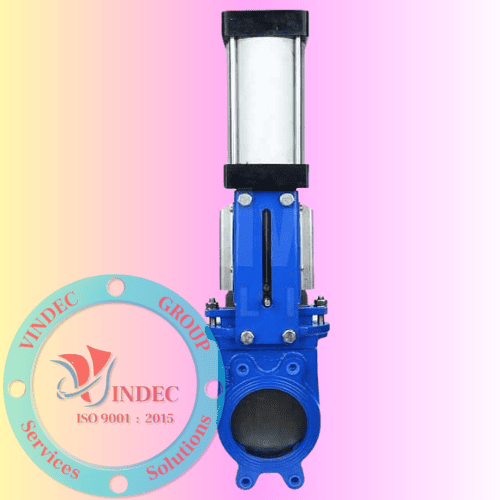

Van Dao Điều Khiển Khí Nén

Kích thước (Size): DN50 – DN1200

Áp suất làm việc: PN10 – PN16 (tùy vật liệu)

Nhiệt độ làm việc: -10°C đến +200°C (gioăng PTFE chịu đến 260°C)

Vật liệu thân van: Gang, thép carbon, inox 304/316

Vật liệu cánh van: Inox 304/316

Vật liệu gioăng: EPDM, NBR, PTFE, Graphite

Áp suất khí nén: 3 – 8 bar

Dạng điều khiển: ON/OFF hoặc tuyến tính

Tiêu chuẩn kết nối: DIN PN16, ANSI 150, JIS 10K

Ứng dụng chính: Xi măng, khai khoáng, giấy bột, xử lý nước thải, nhiệt điện

Giới Thiệu Chung Về Van Dao Điều Khiển Khí Nén

Van dao điều khiển khí nén là dòng van dao (knife gate valve) được lắp kèm bộ truyền động khí nén (pneumatic actuator), cho phép đóng/mở tự động nhờ áp lực khí nén thay cho vận hành thủ công. Đây là loại van chuyên dụng cho lưu chất đặc sệt, hạt rắn, bột mịn, bùn và dung dịch ăn mòn trong các ngành công nghiệp nặng.


Cấu Tạo Của Van Dao Điều Khiển Khí Nén

Thân Van (Body)

  • Sản xuất từ gang, thép carbon, thép không gỉ inox 304/316.

  • Có khả năng chịu áp lực, chống mài mòn và ăn mòn tốt.

Cánh Van (Gate)

  • Dạng dao mỏng sắc bén, trượt lên/xuống để ngăn dòng chảy.

  • Làm bằng inox tôi cứng nhằm cắt được lưu chất đặc.

Gioăng Làm Kín (Seat & Gasket)

  • Vật liệu: PTFE, NBR, EPDM, Graphite.

  • Đảm bảo độ kín khít, chống rò rỉ tuyệt đối.

Bộ Truyền Động Khí Nén (Pneumatic Actuator)

  • Sử dụng áp suất khí 3 – 8 bar.

  • Có 2 dạng chính: tác động đơn (spring return)tác động kép (double acting).

  • Có thể kết hợp công tắc hành trình, van điện từ và bộ điều khiển tuyến tính.


Thông Số Kỹ Thuật Van Dao Điều Khiển Khí Nén

Thông Số Giá Trị Tham Khảo
Kích thước (Size) DN50 – DN1200
Áp suất làm việc PN10 – PN16 (tùy vật liệu)
Nhiệt độ làm việc -10°C đến +200°C (gioăng PTFE chịu đến 260°C)
Vật liệu thân van Gang, thép carbon, inox 304/316
Vật liệu cánh van Inox 304/316
Vật liệu gioăng EPDM, NBR, PTFE, Graphite
Áp suất khí nén 3 – 8 bar
Dạng điều khiển ON/OFF hoặc tuyến tính
Tiêu chuẩn kết nối DIN PN16, ANSI 150, JIS 10K
Ứng dụng chính Xi măng, khai khoáng, giấy bột, xử lý nước thải, nhiệt điện

Nguyên Lý Hoạt Động

  • Khi cấp khí nén, piston trong bộ truyền động sẽ tạo lực đẩy trục van.

  • Cánh van dao trượt xuống để đóng hoặc trượt lên để mở.

  • Ở dạng tác động đơn, lò xo sẽ tự động trả về vị trí ban đầu khi mất khí.

  • Ở dạng tác động kép, cần cấp khí cả khi mở và khi đóng.


Ưu Điểm Và Nhược Điểm

Ưu Điểm

  • Đóng mở nhanh chóng nhờ lực khí nén mạnh mẽ.

  • Làm việc tốt với lưu chất đặc sệt như bùn, xi măng, bột giấy.

  • Độ an toàn cao, không gây cháy nổ như điều khiển điện.

  • Chi phí vận hành thấp, dễ dàng tích hợp hệ thống tự động hóa.

Nhược Điểm

  • Cần hệ thống khí nén riêng (máy nén khí, ống dẫn).

  • Kích thước bộ truyền động cồng kềnh hơn so với điều khiển tay.

  • Khó kiểm soát lưu lượng chính xác như van tuyến tính điện.


Ứng Dụng Của Van Dao Điều Khiển Khí Nén

Ngành Xi Măng Và Khai Khoáng

  • Điều tiết bột xi măng, bùn đặc, tro bay trong dây chuyền sản xuất.

Ngành Giấy Và Bột Giấy

  • Quản lý lưu lượng bột giấy lỏng đặc trong các công đoạn chế biến.

Ngành Hóa Chất Và Dầu Khí

  • Chịu được hóa chất ăn mòn và môi trường áp suất cao.

Ngành Xử Lý Nước Thải

  • Vận hành hiệu quả trong hệ thống chứa bùn đặc, nước thải công nghiệp.

Ngành Nhiệt Điện Và Công Nghiệp Nặng

  • Kiểm soát dòng chảy của tro xỉ, bùn, dung dịch đặc.


VINDEC – Đơn Vị Cung Cấp Van Dao Điều Khiển Khí Nén Uy Tín

  • Nhập khẩu chính hãng từ các thương hiệu lớn châu Âu – Nhật Bản – Hàn Quốc.

  • Kho hàng lớn tại Hà Nội và TP.HCM, đa dạng kích thước DN50 – DN1000.

  • Sản phẩm có CO, CQ đầy đủ, bảo hành 12 tháng.

  • Hỗ trợ kỹ thuật chuyên sâu, lắp đặt – bảo trì tận nơi.

  • Giá cả cạnh tranh, giao hàng toàn quốc.
