VAN DAO ĐIỀU KHIỂN ĐIỆN

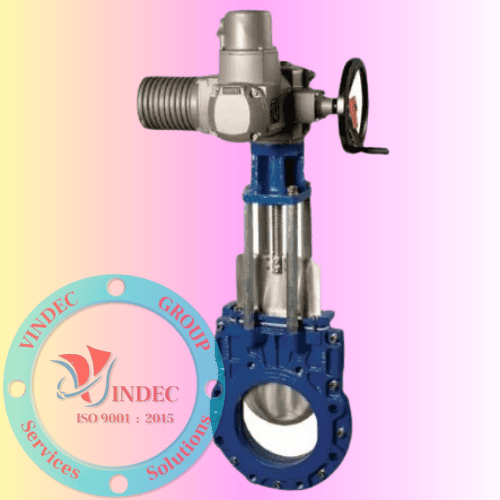

Van dao điều khiển điện là gì hay van xẻng điều khiển điện là gì, chúng có tên chung là Electric Actuator Knife Gate Valve / Electrically Operated Knife Gate Valve. Nó hoạt động được nhờ cấp điện vào mô tơ điện để nâng hạ đĩa van, có loại sẽ lắp đặt tay quay (Mục đích để vận hành lúc sự cố mất điện).
Giới Thiệu Về Van Dao Điều Khiển Điện
Van dao điều khiển điện là dạng van dao (Knife Gate Valve) được gắn thêm bộ truyền động điện (Electric Actuator) để đóng/mở tự động thay cho vận hành thủ công. Với khả năng điều khiển từ xa, hoạt động ổn định, đóng mở chính xác, van dao điện được ứng dụng trong nhiều lĩnh vực công nghiệp nặng như: hóa chất, xi măng, khai khoáng, giấy & bột giấy, xử lý nước thải và nhiệt điện.
Cấu Tạo Của Van Dao Điều Khiển Điện
Thân Van (Body)
-
Được chế tạo từ gang, thép carbon, inox 304/316 hoặc thép hợp kim.
-
Có khả năng chịu được áp suất cao, môi trường ăn mòn và nhiệt độ lớn.
Cánh Van (Gate)
-
Dạng dao mỏng, sắc, trượt lên xuống để đóng/mở lưu chất.
-
Vật liệu inox hoặc thép hợp kim, bề mặt xử lý chống mài mòn.
Gioăng Làm Kín (Seat & Gasket)
-
PTFE, EPDM, NBR hoặc Graphite tùy điều kiện sử dụng.
-
Đảm bảo khả năng chống rò rỉ, làm kín tuyệt đối.
Bộ Truyền Động Điện (Electric Actuator)
-
Sử dụng điện áp 220V/380V AC hoặc 24V/48V DC.
-
Có chức năng đóng/mở ON-OFF hoặc điều khiển tuyến tính (Modulating).
Thông Số Kỹ Thuật Van Dao Điều Khiển Điện
Thông Số | Giá Trị Tham Khảo |
---|---|
Kích thước (Size) | DN50 – DN1200 |
Áp suất làm việc | PN10 – PN16 (có thể PN25 cho vật liệu đặc biệt) |
Nhiệt độ làm việc | -20°C đến +200°C (tùy gioăng) |
Vật liệu thân van | Gang, thép carbon, inox 304/316, thép hợp kim |
Vật liệu cánh van | Inox 304/316, thép hợp kim |
Vật liệu gioăng | PTFE, EPDM, NBR, Graphite |
Điện áp điều khiển | 220V/380V AC, 24V/48V DC |
Cơ chế vận hành | ON/OFF hoặc tuyến tính (Modulating) |
Tiêu chuẩn mặt bích | DIN PN16, ANSI 150, JIS 10K |
Ứng dụng chính | Hóa chất, khai khoáng, xử lý nước, xi măng, nhiệt điện, giấy bột |
Nguyên Lý Hoạt Động
-
Khi cấp điện, bộ truyền động điện sẽ quay mô tơ và chuyển đổi thành chuyển động tịnh tiến của trục truyền động.
-
Cánh van sẽ nâng lên để mở và hạ xuống để đóng, ngăn chặn hoặc cho phép lưu chất đi qua.
-
Hệ thống điều khiển có thể là ON/OFF hoặc tuyến tính, cho phép điều tiết chính xác lưu lượng.
Ưu Điểm Và Nhược Điểm
Ưu Điểm
-
Điều khiển tự động, từ xa, giảm sức lao động thủ công.
-
Độ chính xác cao, có thể tích hợp hệ thống SCADA hoặc PLC.
-
Phù hợp lưu chất đặc sệt như bùn, xi măng, bột giấy.
-
Độ bền cao, hoạt động ổn định trong môi trường khắc nghiệt.
Nhược Điểm
-
Giá thành cao hơn so với van dao tay quay.
-
Thời gian đóng/mở chậm hơn so với khí nén.
-
Yêu cầu nguồn điện ổn định để vận hành liên tục.
Ứng Dụng Của Van Dao Điều Khiển Điện
Trong Ngành Khai Khoáng Và Xi Măng
-
Dùng để điều tiết bột xi măng, bùn khoáng, quặng nghiền mịn.
Trong Ngành Hóa Chất Và Dầu Khí
-
Chịu được hóa chất ăn mòn nhẹ, môi trường áp suất và nhiệt độ cao.
Trong Ngành Giấy Và Bột Giấy
-
Kiểm soát lưu lượng bột giấy trong dây chuyền sản xuất.
Trong Xử Lý Nước Thải
-
Quản lý dòng chảy chứa bùn đặc, hạn chế tắc nghẽn đường ống.
Trong Nhiệt Điện Và Công Nghiệp Nặng
-
Điều tiết lưu lượng tro bay, xỉ than, hệ thống dẫn hơi nóng.
VINDEC – Đơn Vị Cung Cấp Van Dao Điều Khiển Điện Uy Tín
-
Hàng nhập khẩu chính hãng, đa dạng vật liệu và kích thước.
-
Kho hàng lớn, sẵn có size DN50 – DN1000.
-
Cung cấp CO, CQ đầy đủ, bảo hành dài hạn.
-
Tư vấn kỹ thuật tận tâm, hỗ trợ lắp đặt – bảo trì.
-
Giá thành cạnh tranh, giao hàng toàn quốc.
