Van 1 Chiều Inox Lá Mặt Bích

- Tên sản phẩm: Van 1 chiều lá lật INOX

- Chất liệu: INOX SUS 201, 304/304L, 321, 316/316L…

- Kết nối: Nối mặt bích tiêu chuẩn BS 4504 PN16, PN25, PN40, JIS 10K, 20K, ANSI 150...

- Áp suất làm việc: Max 16, 25, 40kgf/cm2

- Nhiệt độ: Max 200 độ C

- Kích cỡ: DN50, DN65, DN80, DN100, DN150, DN200, DN250, DN300

- Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Malaysia, Nhật Bản

- Sử dụng cho: Công nghiệp thực thẩm, dược phẩm, hóa chất, nước sạch…

- Nhập khẩu: VINDEC

- Xuất xứ : Đài Loan, Trung Quốc, Hàn Quốc,Malaysia,Thổ Nhĩ Kỳ, Nhật bản.

VAN 1 CHIỀU INOX LÁ LẬT LẮP MẶT BÍCH

  • Van một chiều lá lật inox lắp bích có tên tiếng anh là Stainless steel swing check valve Flanged Ends, được thiết kế có 1 lá lật để chặn lại dòng chảy ngược lại của môi chất.
  • - Van 1 chiều lá lật inox lắp bích DN50 - DN300: được thiết kế để tạo nên cấu trúc lật. Các thành phần thiết yếu được thiết kế đặt bên trong thân van để chống rò rỉ các chất lỏng ra ngoài.
  • - Van một chiều còn được lắp đặt trước đồng hồ đo nước giúp cho đồng hồ chỉ đo nước chảy vào.

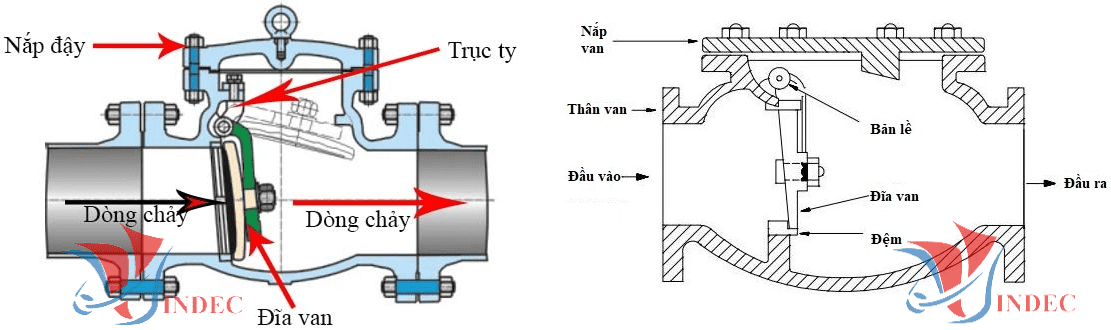

CẤU TẠO VAN 1 CHIỀU LÁ LẬT LẮP BÍCH

  • - Thân van: Toàn thân được làm bằng vật liệu inox 304, inox 316
  • - Đĩa van: Có dạng hình tròn được kết nối với trục van, là bộ phận tiếp xúc trực tiếp với dòng chảy lưu chất, quá trình va đập có thể làm hư hỏng đĩa van
  • - Trục van: Cố định đĩa van vào thân van, trục van này rất chắc chắn để có thể chịu được chuyển động khi đóng mở van, nhất là những hệ thống có áp lực lớn
  • - Nắp van: Là một nắp bịt phía trên thân van, có thể tháo rời để kiểm tra, sữa chữa van khi gặp sự cố
  • - Bulong: Trên bất kì chiếc van một chiều nào cũng sử dụng bulong để cố định trục van hoặc cánh van, nhất là van một chiều lá lật.
  • Mặt bích: Tùy thuộc vào từng hãng sản xuất mà mỗi chiếc van một chiều có một tiêu chuẩn mặt bích khác nhau, ngoài kết nối mặt bích còn có kiểu kết nối ren trong được sử dụng cho các đường ống có kích thước nhỏ.

THÔNG SỐ KỸ THUẬT

  • - Tên sản phẩm: Van 1 chiều lá lật INOX
  • - Chất liệu: INOX SUS 201, 304/304L, 321, 316/316L…
  • - Kết nối: Nối mặt bích tiêu chuẩn BS 4504 PN16, PN25, PN40, JIS 10K, 20K, ANSI 150...
  • - Áp suất làm việc: Max 16, 25, 40kgf/cm2
  • - Nhiệt độ: Max 200 độ C
  • - Kích cỡ: DN50, DN65, DN80, DN100, DN150, DN200, DN250, DN300
  • - Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Malaysia, Nhật Bản
  • - Sử dụng cho: Công nghiệp thực thẩm, dược phẩm, hóa chất…

ƯU ĐIỂM VAN 1 CHIỀU LÁ LẬT MẶT BÍCH

  • - Vận hành tự động dựa vào lực chảy của dòng nước, đóng mở nhanh do lá van được thiết kế nghiêng 45 độ, Van có độ bền cao, chống gỉ sét
  • - Việc thay thế khi cần thiết đơn giản
  • - Van được thiết kế rất nhiều kích cỡ phù hợp với từng đường ống lớn nhỏ khác nhau
  • - Sử dụng được trong nhiều môi trường khác nhau.

KÍCH THƯỚC VAN 1 CHIỀU LÁ LẬT MẶT BÍCH

  • - Van 1 Chiều Lá Lật Inox mặt bích DN50 (50mm/ 50A) đường ống phi 60 mm
  • - Van 1 Chiều Lá Lật Inox mặt bích DN65 (50mm/ 50A) đường ống phi 76 mm
  • - Van 1 Chiều Lá Lật Inox mặt bích DN80 (80mm/80A) đường ống phi 90 mm
  • - Van 1 Chiều Lá Lật Inox mặt bích DN100 (100mm/100A) đường ống phi 114 mm
  • - Van 1 Chiều Lá Lật Inox mặt bích DN125 (125mm/125A) đường ống phi 140 mm
  • - Van 1 Chiều Lá Lật Inox mặt bích DN150 (150mm/150A) đường ống phi 168 mm
  • - Van 1 Chiều Lá Lật Inox mặt bích DN200 (200mm/200A) đường ống phi 220 mm
  • - Van 1 Chiều Lá Lật Inox mặt bích DN250 (250mm/250A) đường ống phi 273 mm

ỨNG DỤNG

  • Van một chiều inox được dùng cho các ngành công nghiệp dầu mỏ, công nghiệp hóa chất, nhà máy điện hay những nhà máy để ngăn chặn hoặc điều tiết các loại chất lỏng như nước, dầu và các loại chất lỏng có tính ăn mòn khác.
