Van Bi Gang

Giới thiệu về Van Bi Gang

Van bi gang là gì?

Van bi gang (tiếng Anh: Cast Iron Ball Valve hoặc Ductile Iron Ball Valve) là loại van sử dụng thân gang xám (GG20/G25) hoặc gang dẻo (GJS400/GGG40) kết hợp bi inox để đóng/mở dòng chảy nhanh theo góc xoay 90°.

So với van bi đồng và van bi inox, van bi gang có ưu điểm lớn về giá thành, độ bền cơ học, kích thước lớn (DN40–DN300), đặc biệt phù hợp cho hệ thống nước sạch – nước thải – PCCC – HVAC – cấp thoát nước đô thị.

Vì sao van bi gang được sử dụng rộng rãi?

• Giá thành thấp hơn inox và đồng khi dùng size lớn

• Kết cấu chắc chắn, thân vững, chịu áp tốt

• Lắp bích tiêu chuẩn JIS/DIN/ANSI, dễ lắp đặt – bảo trì

• Bi inox cho độ kín cao và chống ăn mòn tốt

• Hoạt động ổn định trong nước – khí nén – PCCC – nước thải

Tên gọi phổ biến

• Van bi gang tay gạt

• Cast iron ball valve

• Ductile iron ball valve

• Van bi mặt bích gang

• Van bi thân gang bọc epoxy

---

Thông số kỹ thuật Van Bi Gang

Bảng thông số tiêu chuẩn

Hạng mục	Thông số
Thân van	Gang xám GG20 – GG25 hoặc gang dẻo GGG40 – GJS400
Bi van	Inox 304/316, đánh bóng
Trục van (Stem)	Inox 304/316
Gioăng/Seat	PTFE, RPTFE
Kết nối	Mặt bích JIS 5K/10K/16K, DIN PN10/PN16, ANSI 150
Áp suất làm việc	PN10 – PN16 (phổ biến)
Áp lực thử	1.5 × PN
Nhiệt độ làm việc	−10°C → +150°C (tùy seat)
Sơn phủ	Epoxy chống ăn mòn
Thông số kích thước	DN40 – DN300 (phổ biến nhất)
Điều khiển	Tay gạt, tay quay hộp số (gearbox), điện/khí nén

Đặc tính vận hành

• Kín tuyệt đối nhờ seat PTFE ép sát bi inox

• Van xoay 90°, đóng mở nhanh, lực nhẹ

• Bề mặt gang được phủ epoxy chống ăn mòn, tăng tuổi thọ

• Lưu lượng qua van lớn, tổn thất áp nhỏ

• Ít bảo trì, hoạt động bền bỉ trong môi trường nước – PCCC

---

Cấu tạo Van Bi Gang

Thân van (Body)

• Làm bằng gang xám hoặc gang dẻo

• Độ bền cao, chi phí thấp, phù hợp size lớn

• Bên ngoài thường phủ sơn epoxy chống oxy hóa

Bi van (Ball)

• Làm bằng inox 304 hoặc 316

• Được mài bóng gương để giảm ma sát và giúp đóng kín tuyệt đối

Gioăng làm kín (Seat PTFE)

• Chịu nhiệt, chịu mài mòn

• Cho độ kín Class VI – tiêu chuẩn kín cao

Trục (Stem)

• Inox 304/316, chống ăn mòn

• Kết hợp packing PTFE để chống rò trục

Tay gạt / Hộp số (Gearbox)

• DN40–DN100: tay gạt

• DN125–DN300: tay quay hộp số để thao tác nhẹ hơn

---

Phân loại Van Bi Gang

Theo kết nối

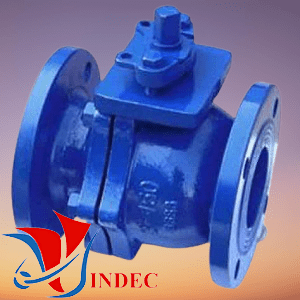

Van bi gang mặt bích (Flanged Ball Valve)

• Phổ biến nhất

• Dễ lắp đặt và bảo trì

• Kích thước: DN40 – DN300

• Chuẩn bích: JIS 10K/16K, DIN PN10/PN16, ANSI 150

Van bi gang nối ren

• Ít gặp (do thân gang giòn hơn đồng/inox)

• Chủ yếu dùng trong hệ áp suất nhỏ

---

Theo cấu tạo thân

Van bi gang 1 thân (1PC)

• Ít sử dụng do kích thước lớn khó đúc

Van bi gang 2 thân (2PC)

• Dạng phổ biến nhất

• Dễ bảo trì, tháo lắp

Van bi gang 3 thân (3PC)

• Dùng cho môi trường yêu cầu vệ sinh cao (ít gặp trong sản phẩm gang)

---

Theo vận hành

Van bi gang tay gạt

• Dùng cho size nhỏ–trung

• Vận hành nhanh, dễ quan sát

Van bi gang tay quay hộp số (Gear Operated)

• Dùng cho size lớn hoặc áp cao

• Giảm mô-men khi đóng/mở

Van bi gang điều khiển điện

• Điều khiển tự động ON/OFF hoặc tuyến tính

• Dùng trong hệ thống tự động hóa – BMS – PLC

Van bi gang điều khiển khí nén

• Đóng mở cực nhanh

• Dùng cho hệ thống có chu kỳ cao

---

Lựa chọn kích thước Van Bi Gang theo đường ống

Size	Tiêu chuẩn tương ứng
DN40	1-1/2"
DN50	2"
DN65	2.5"
DN80	3"
DN100	4"
DN125	5"
DN150	6"
DN200	8"
DN250	10"
DN300	12"

---

Ứng dụng Van Bi Gang

Van bi gang được dùng nhiều trong các hệ thống:

• Cấp thoát nước đô thị

• Nhà máy xử lý nước – nước thải

• PCCC (Fire Fighting System)

• Hệ thống HVAC – chiller – cooling tower

• Hệ thống dầu – khí nén áp trung bình

• Công nghiệp thực phẩm (dùng bi inox, seat PTFE)

• Hóa chất nhẹ – môi trường ăn mòn nhẹ

Lý do van bi gang được ưa chuộng trong hệ thống nước

• Thân gang bền – vững – chịu lực tốt

• Mặt bích dễ thi công, lắp đặt nhanh

• Kích thước lớn, giá kinh tế hơn inox/dồng

• Bề mặt phủ epoxy chống rỉ

---

Báo giá Van Bi Gang

Các yếu tố ảnh hưởng giá

• Loại gang: gang xám / gang dẻo

• Tiêu chuẩn mặt bích: JIS / DIN / ANSI

• Áp suất PN10 – PN16 – PN25

• Size DN40 → DN300

• Seat PTFE hoặc RPTFE

• Tay gạt hay tay quay hộp số

• Hãng sản xuất & xuất xứ

Để nhận báo giá chính xác, hãy cung cấp:

• Môi chất (nước, khí, hóa chất…)

• Nhiệt độ & áp suất

• Tiêu chuẩn bích (JIS/DIN/ANSI)

• Số lượng & thời gian cần hàng

---

FAQ – Câu hỏi thường gặp về Van Bi Gang

Van bi gang có dùng được cho nước nóng và hơi không?

Có, nhưng giới hạn nhiệt ~150°C do seat PTFE. Với hơi bão hòa nhiệt cao nên cân nhắc van inox.

Gang xám và gang dẻo khác nhau thế nào?

• Gang xám: rẻ hơn, chịu lực tốt, dùng cho nước.

• Gang dẻo (ductile iron): bền hơn, chịu va đập và áp lực lớn, phù hợp công nghiệp nặng.

Van bi gang có chống ăn mòn không?

Thân gang được phủ epoxy, bi inox & seat PTFE giúp chống ăn mòn hiệu quả.

Tại sao van bi gang chủ yếu dạng mặt bích?

Do kích thước lớn và trọng lượng cao, dùng ren không đảm bảo độ kín và độ bền.

Có thể điều khiển tự động van bi gang không?

Được. Chỉ cần gắn bộ truyền động điện hoặc khí nén.

---

VINDEC – Địa chỉ mua Van Bi Gang uy tín tại Việt Nam

Tại VINDEC, khách hàng nhận được:

• Kho hàng lớn các loại van bi gang JIS/DIN/ANSI

• Đa dạng mẫu: tay gạt, tay quay, điều khiển điện, khí nén

• Vật liệu thân gang xám, gang dẻo phủ epoxy

• Bi inox – seat PTFE chất lượng cao

• CO–CQ đầy đủ, giao hàng nhanh

• Báo giá minh bạch – hỗ trợ kỹ thuật chuyên sâu

Liên hệ VINDEC để nhận báo giá van bi gang nhanh nhất, đúng tiêu chuẩn hệ thống & tối ưu chi phí.
