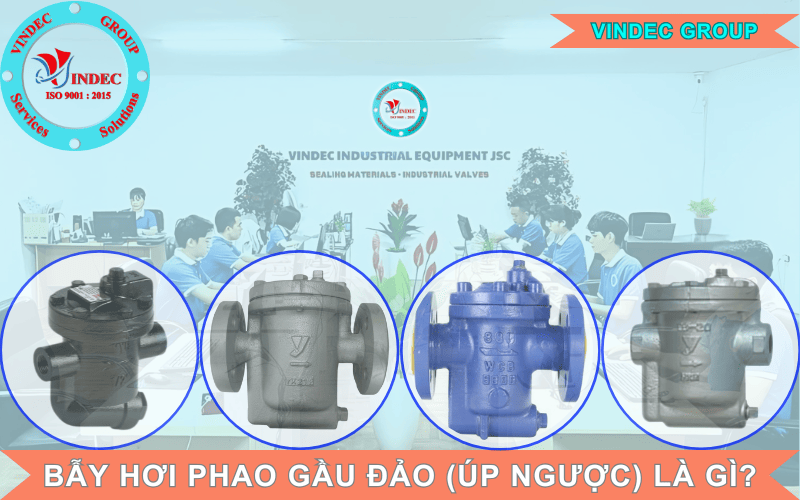

1. BẪY HƠI ÚP NGƯỢC LÀ GÌ ?

- Bẫy hơi úp ngược là gì ? hay Bẫy hơi thùng ngược - Bẫy hơi gầu đảo là gì ? Nó có tên tiếng anh là Inverted Bucket Trap. Đây là thiết bị nhiệt có bộ phận làm việc hình trụ như một thùng úp lộn ngược, vậy nên người ta gọi là bẫy hơi úp ngược...

- Bẫy hơi úp ngược dùng để xả lượng nước nóng ngưng tụ trong hệ thống hơi. Vị trí lắp đặt bẫy hơi loại Bucket là lắp sau bộ lọc tách hơi nóng nước ngưng hoặc sau thiết bị trao đổi nhiệt, trước các van cầu nếu van đặt nằm ngang, trên van hơi nóng nếu van đặt đứng, có lưu lượng xả trung bình.

2. THÔNG SỐ KỸ THUẬT BẪY HƠI ÚP NGƯỢC

  • - Kích thước size: DN15 (1/2") đến DN50 (2")
  • - Chất liệu bẫy hơi: Gang, inox, thép
  • - Vật liệu đĩa, trục, bóng phao: Inox, hợp kim..
  • - Phương thức kết nối: Nối ren (NPT, BS), mặt bích (BS, JIS, ANSI, DIN)
  • - Nhiệt độ làm việc: Tối đa 250 độ C
  • - Áp lực làm việc: PN10, PN16, PN25
  • - Môi trường làm việc: Hơi nóng
  • - Dạng bẫy hơi úp ngược: Bẫy hơi úp ngược nối ren, bẫy hơi gầu đảo mặt bích...
  • - Xuất xứ: Hàn Quốc, Nhật Bản, Trung Quốc, Malaysia, Đài Loan, Thổ Nhĩ Kỳ

3. CẤU TẠO BẪY HƠI GẦU ĐẢO ÚP NGƯỢC

Cấu tạo bẫy hơi gầu đảo: Bao gồm một cốc phao ngược được định vị nhờ một van đòn bẩy và trên đỉnh cốc phao ngược có lỗ thông hơi nhỏ.

- Thân Bẫy Hơi Gầu Đảo: Được làm bằng gang, inox hoặc thép, nó là bộ phận được đúc nguyên khối và có chức năng liên kết các bộ phận khác lại với nhau.

- Cốc Úp Ngược

- Van Xả Khí

- Van Mức

- Lỗ Thông Hơi

- Lỗ Xả Nước Ngưng

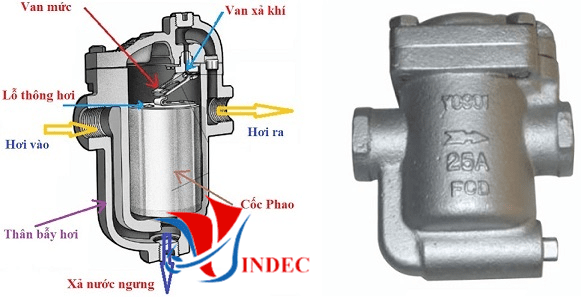

CẤU TẠO INVERTED BUCKET

4. NGUYÊN LÝ HOẠT ĐỘNG BẪY HƠI GẦU ĐẢO

Ban đầu thùng úp ngược ở phía bên dưới và van mở bởi vì nhiệt độ ngưng tụ và không khí ở nhiệt độ thấp, sau đó nhiệt độ ngưng tụ tăng lên đưa vào bẫy hơi. Nước ngưng tụ này sẽ làm đầy thùng ngược và thân bẫy hơi. Khi thùng úp ngược đã ngập hoàn toàn trong nước, nó sẽ nằm dưới đáy của bẫy lúc này van sẽ mở và nước ngưng tụ sẽ xả ra

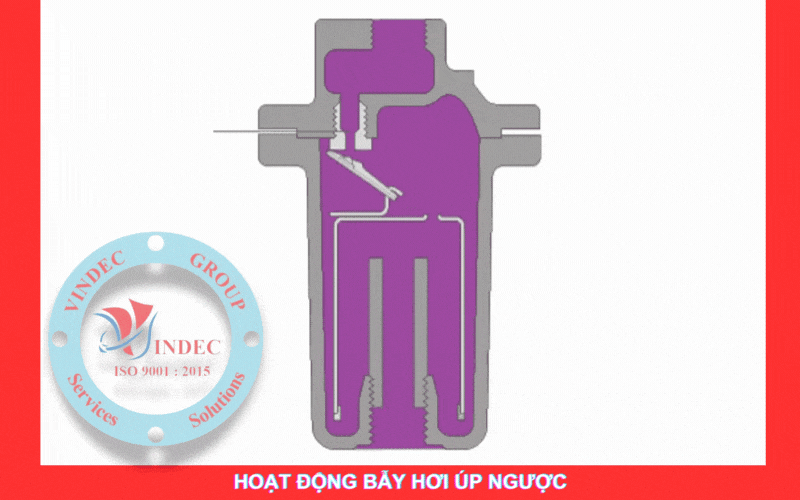

HOẠT ĐỘNG BẪY HƠI ÚP NGƯỢC

- Sau một thời gian hơi nóng sẽ xâm nhập dưới đáy thùng úp ngược. Dần dần càng có nhiều hơi nước nóng vào thùng úp ngược thì thùng úp ngược di chuyển lên trên. Ở vị trí trên cùng sẽ đóng đế đệm.

- Không khí và khí đi qua một lỗ nhỏ trên đầu cốc phao. Đồng thời, hơi nước cũng đi qua lỗ và ngưng tụ. Khi nước ngưng tụ đã đủ nhiều ở trong bẫy hơi sẽ làm cho cốc phao di chuyển xuống bên dưới. Van sẽ mở ra và hơi nước ngưng tụ sẽ xả

5. PHÂN LOẠI BẪY HƠI GẦU ĐẢO

5.1. Theo Kết Nối Bẫy Hơi Gầu Đảo

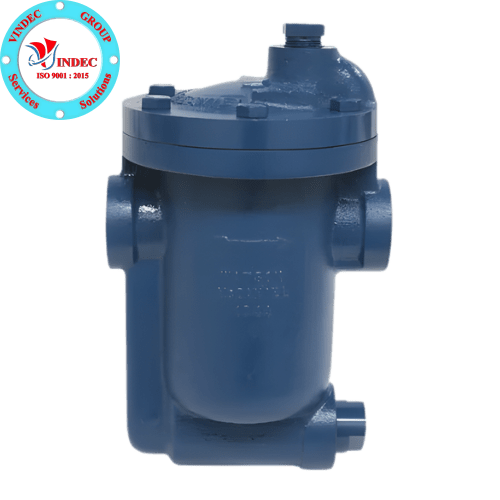

5.2.1. Bẫy Hơi Gầu Đảo Ren

5.2.2. Bẫy Hơi Gầu Đảo Mặt Bích

5.2. Theo Vật Liệu Bẫy Hơi Gầu Đảo

5.2.1. Bẫy Hơi Gầu Đảo Inox

5.2.2. Bẫy Hơi Gầu Đảo Gang

5.2.3. Bẫy Hơi Gầu Đảo Thép

5.3. Theo Xuất Xứ Bẫy Hơi Gầu Đảo

5.3.1. Bẫy Hơi Gầu Đảo Nhật Bản

- Bẫy hơi gầu đảo YOSHITAKE

5.3.2. Bẫy Hơi Gầu Đảo Hàn Quốc

- gầu đảo YNV, SAMYANG, YOOYOUN, Jokwwang

5.3.3. Bẫy Hơi Gầu Đảo Đài Loan

- Bẫy hơi gầu đảo TUNG LUNG

5.3.4. Bẫy Hơi Gầu Đảo Trung Quốc

5.3.5. Bẫy Hơi Gầu Đảo Châu Âu

- Bẫy hơi gầu đảo ARI, GESTRA, ARMSTRONG, WATSON

6. CÁC ƯU NHƯỢC ĐIỂM BẪY HƠI GẦU ĐẢO

Bẫy hơi là một thiết bị quan trọng và có vai trò không thể thiếu trong các hệ thống sản xuất, chúng có rất nhiều ưu điểm tuyệt vời để mang đến hiệu quả năng suất cao.

6.1. Ưu Điểm Bẫy Hơi Gầu Đảo

- Bẫy hơi gầu đảo úp ngược có độ bền cao, cấu trúc đơn giản và khả năng chống nước búa nước Hammer.

- Bẫy hơi gầu đảo úp ngược có khả năng tiết kiệm năng lượng.

- Bẫy hơi gầu đảo úp ngược loại bucket có thể xả ngưng tụ mà không bị mất hơi nước.

- Bẫy Hơi dạng gầu đảo có kết cấu chắc chắn với ưu điểm nước ngưng xã trên đỉnh của bẩy hơi, nên hạn chế được rủi ro kẹt bởi các tạp chất dơ trong đường ống.

6.2. Nhược Điểm Bẫy Hơi Gầu Đảo

- Bẫy Hơi dạng gầu đảo có vị trị cài đặt là có hạn.

- Bẫy Hơi dạng gầu đảo kích thước lớn hơn so với loại đĩa.

- Bẫy Hơi dạng gầu đảo có lưu lượng xả ở mức trung bình.

7. KÍCH CỠ BẪY HƠI ÚP NGƯỢC VỚI ĐƯỜNG ỐNG

- Bẫy hơi gầu đảo thùng úp ngược DN15 1/2" (15mm/ 15A) đường ống phi 21 mm

- Bẫy hơi gầu đảo thùng úp ngược DN20 - 3/4" (20mm/ 20A) đường ống phi 27mm

- Bẫy hơi gầu đảo thùng úp ngược DN25 - 1" (25mm/ 25A) đường ống phi 34 mm

- Bẫy hơi gầu đảo thùng úp ngược DN32 - 1.1/4" (32mm/ 32A) đường ống phi 42  mm

- Bẫy hơi gầu đảo thùng úp ngược DN40 - 1.1/2" (40mm/ 40A) đường ống phi 49 mm

- Bẫy hơi gầu đảo thùng úp ngược DN50 - 2" (50mm/ 50A) đường ống phi 60 mm

8. ỨNG DỤNG BẪY HƠI GẦU ĐẢO TRONG THỰC TẾ

- Bẫy hơi gầu đảo thùng úp ngược được sử dụng trong công nghiệp sấy, hấp, lò sưởi, các thiết bị giặt khô; các tấm tỏa nhiệt…

- Bẫy hơi gầu đảo thùng úp ngược cho các phòng tắm hơi, xông hơi, các bể bơi nước nóng các trung tâm nghỉ dưỡng, các bể bơi nước nóng…

- Bẫy hơi gầu đảo thùng úp ngược ứng dụng trong các nhà máy nhiệt điện, quy trình chuyển hóa năng lượng nước thành hơi nước để làm quay tuabin.

- Bẫy hơi gầu đảo thùng úp ngược lắp đặt bộ trao đổi nhiệt, lò phản ứng...

- Bẫy hơi gầu đảo thùng úp ngược sử dụng trong thiết bị nồi hơi và lò hơi, giúp tiết kiệm năng lượng hữu hiệu cho hệ thống sử dụng hơi nóng.

9. CHỌN MUA BẪY HƠI GẦU ĐẢO TẠI VINDEC

- VINDEC là địa chỉ nhập khẩu và phân phối BẪY HƠI uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.

- Chế Độ Bảo Hành: Thời gian 12 tháng theo tiêu chuẩn lắp đặt và sử dụng của nhà sản xuất.

- Phương thức vận chuyển: Miễn phí vận chuyển trong vòng 20 km nội thành HÀ NỘI

- Ưu đãi: Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.

- VINDEC cam kết cung cấp đúng chủng loại sản phẩm do chính hăng sản xuất mà chúng tôi đang cung cấp, đảm bảo chất lượng, đúng nguồn gốc, đầy đủ chứng từ nhập khẩu.

- Tiến độ giao nhận hàng nhanh, giá thành cạnh tranh để giảm thiểu những chi phí thương mại của Quý khách hàng.

- Như những gì chúng tôi chia sẻ ở trên cho quý khách hàng đó là những kinh nghiệm trong suốt gần 20 năm kinh nghiệm của chúng tôi về van công nghiệp. Vậy nên, khi quý khách hàng mua hàng của chúng tôi thì sẽ được tư vấn cũng như đảm bảo rằng cung cấp cho quý khách hàng sản phẩm chất lượng tốt nhất với giá cả cạnh tranh nhất trên thị trường.

- Quý khách hàng có thể Download về máy Catalogue của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng: BẪY HƠI GẦU ĐẢO

- VINDEC chúng tôi đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng 1 ( QUATEST 1 )

- Thêm vào đó, VINDEC chúng tôi có NHÀ MÁY SẢN XUẤT + KHO HÀNG với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu Công Nghiệp Từ Liêm - Hà Nội.

- VINDEC với phương châm "Tốt Hơn và Hơn Nưa - Better and More" cùng năng lực và kinh nghiệm 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng VAN CÔNG NGHIỆP chúng tôi luôn đồng hành cùng phát triển.
