1. BẪY HƠI PHAO LÀ GÌ ?

- Bẫy hơi phao là gì ? (Hay còn gọi là cốc hơi phao), nó là các tên gọi tiếng anh là: Ball float steam traps, nó có một bộ phận hoạt động là một quả bóng tròn bằng kim loại thép không gỉ nổi trên nước ngưng tụ, vậy nên nó được gọi là bẫy hơi phao.

- Bẫy hơi phao là thiết bị nhiệt dùng để xả lượng nước ngưng tụ trên hệ thống hơi sau đó xả lượng nước ngưng tụ này ra và sẽ được bơm cấp trở lại vào lò hơi. Bẫy hơi phao có lưu lượng xả nhanh và lớn hơn các loại bẫy hơi khác với cùng một kích cỡ. Dùng các bẫy hơi phao và bơm hồi lưu giúp tối ưu lượng hơi tiêu thụ và giúp tiết kiệm nhiên liệu đốt cho cho nồi hơi.

2. THÔNG SỐ KỸ THUẬT BẪY HƠI PHAO

• - Kích thước size: DN15 (1/2") đến DN100 (4")
• - Chất liệu bẫy hơi: Gang, inox, thép
• - Vật liệu đĩa, trục, bóng phao: Inox, hợp kim..
• - Phương thức kết nối: Nối ren (NPT, BS), mặt bích (BS, JIS, ANSI, DIN)
• - Nhiệt độ làm việc: Tối đa 350 độ C
• - Áp lực làm việc: PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250
• - Môi trường làm việc: Hơi nóng, khí ngưng...
• - Dạng bẫy hơi: Bẫy hơi phao, bẫy hơi gầu đảo, bẫy hơi đồng tiền, bẫy hơi nhiệt động...
• - Xuất xứ: Hàn Quốc, Nhật Bản, Trung Quốc, Malaysia, Đài Loan, Thổ Nhĩ Kỳ, Châu âu.

3. CẤU TẠO BẪY HƠI PHAO

- Thân Bẫy Hơi Phao

• + Thân bẫy hơi phao được đúc nguyên khối bằng chất liệu gang có khả năng chịu được nhiệt độ cao và áp suất cao. Mặt bên trong và bên ngoài của thân được bao phủ lớp sơn epoxy cao cấp đảm bảo độ bền tốt dưới tác động môi trường.
• + Đây là bộ phận được làm bằng các loại vật liệu khác nhau như: Inox, Gang, Thép, chúng có độ bền, chắc chắn cao, chịu được áp lực cao, nhiệt độ cao. Hai đầu kết nối với đường ống chúng được đúc dạng kết nối ren hoặc lắp mặt bích.

- Bóng Phao

• + Bòng phao có dạng hình cầu, nhẹ với khí bơm đầy bên trong. Chế tạo bằng chất liệu inox nhẹ, chịu nhiệt và chống ăn mòn tốt, đảm bảo độ bền cơ học cao. Đồng thời bóng phao dễ dàng nổi trên mặt nước.
• + Bộ phận bi phao là bộ phận nằm trong thân bẫy, được chế tạo bằng chất liệu Inox, chúng có nhiệm vụ giúp đóng mở, được gắn với đòn bẫy.

- Bộ Phận Đòn Bảy

• + Bộ phận đòn bẫy đây là bộ phận giữ quả bi phao, chúng giúp nâng lên hạ xuống theo một khung chiều nhất định để có thể hoạt động đóng/mở.

- Đĩa Van

• + Có thiết kế đòn bẩy và được liên kết với bóng phao. Đĩa là chi tiết chắn ở vị trí lỗi ra của bẫy phao bóng hơi.

- Lỗ Thông Hơi Điều Nhiệt

• + Lỗ thông hơi điều nhiệt đây là bộ phận được thiết kế nằm bên trên nắp van, chúng cho phép hơi đi qua lỗ đó ra khỏi bẫy hơi phao.

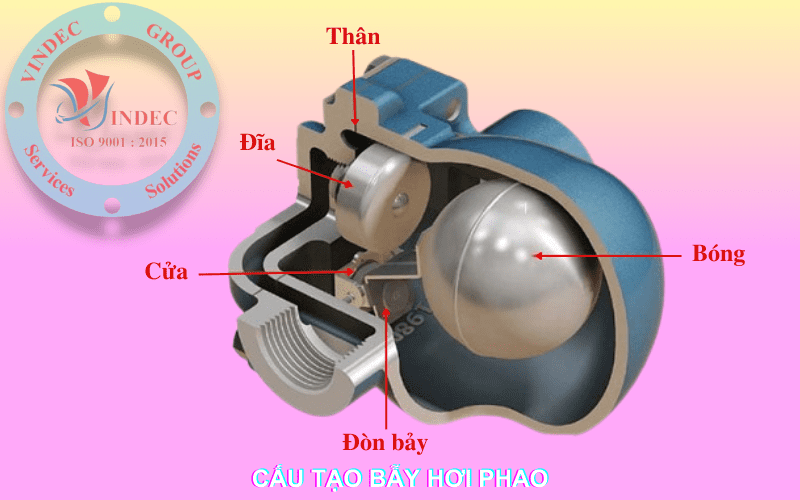

CẤU TẠO BẪY HƠI PHAO

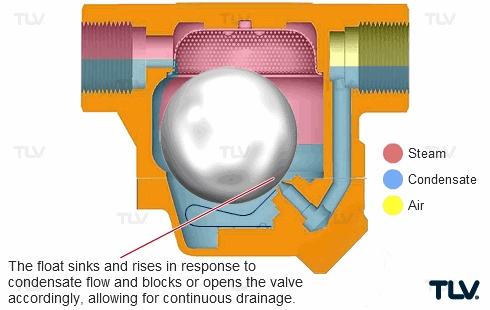

4. NGUYÊN LÝ HOẠT ĐỘNG BẪY HƠI PHAO

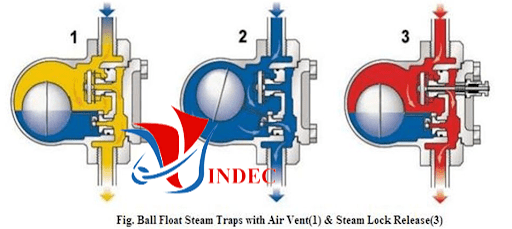

- Khi hệ thống bắt đầu khởi động, khí và nước ngưng đi vào đi vào bẩy hơi. Khí sẽ được thoát qua lổ xã khí (thermostatic air vent) thì Nước ngưng đi vào nâng phao đi lên, cơ cấu cơ khí mở van để cho nước ngưng thoát ra ngoài.

- Khi hơi nóng đi vào bẫy hơi làm cho thermostatic giãn ra và đóng lỗ thoát khi (thermostatic air vent), làm cho hơi không thoát ra ngoài được. Khi nước ngưng thoát ra hết thì phao hạ xuống và làm cho cơ cấu cơ khí đóng van orifice lại.

- Khi phao hạ xuống làm cho cơ cấu cơ khí đóng van, van này luôn nắm phía dưới mặt nước cho nên hơi nóng không thoát ra ngoài được. Phao đi lên-xuống làm cho van đóng mở liên tục ở nhiều góc độ khác nhau và cân bằng giữa lượng nước ngưng đi vào và nước ngưng thoát ra.

- Để đáp ứng được lưu lượng xả và cân bằng lực của áp suất hơi đi vào, cơ cấu bên trong của bẩy hơi thông thường ta có nhiều lựa chọn kích cở van (orifice) để đáp ứng được nhu cầu lưu lượng xả và áp suất làm việc của bẩy hơi.

5. PHÂN LOẠI BẪY HƠI PHAO

5.1. Theo Kết Nối Bẫy Hơi Phao

5.1.1. Bẫy Hơi Phao Nối Ren

5.1.2. Bẫy Hơi Phao Mặt Bích

5.2. Theo Vật Liệu Bẫy Hơi Phao

5.2.1. Bẫy Hơi Phao Inox

5.2.2. Bẫy Hơi Phao Gang

5.2.3. Bẫy Hơi Phao Thép

5.3. Theo Xuất Xứ Bẫy Hơi Phao

5.3.1. Bẫy Hơi Phao Đài Loan

- Bẫy hơi phao Tung Lung, Bẫy hơi phao Nicoson

5.3.2. Bẫy Hơi Phao Trung Quốc

5.3.3. Bẫy Hơi Phao Nhật Bản

- Bẫy hơi phao YOSHITAKE, TLV

5.3.4. Bẫy Hơi Phao Hàn Quốc

- Bẫy hơi phao YNV, SAMYANG, YOOYOUN, JOKWANG

5.3.5. Bẫy Hơi Phao Châu Âu

- Bẫy hơi phao ARI, GESTRA, ARMSTRONG, WATSON

6. CHỌN CỠ BẪY HƠI PHAO VỚI ĐƯỜNG ỐNG

- Bẫy hơi phao DN15 1/2" (15mm/ 15A) đường ống phi 21 mm

- Bẫy hơi phao DN20 - 3/4" (20mm/ 20A) đường ống phi 27mm

- Bẫy hơi phao DN25 - 1" (25mm/ 25A) đường ống phi 34 mm

- Bẫy hơi phao DN32 - 1.1/4" (32mm/ 32A) đường ống phi 42  mm

- Bẫy hơi phao DN40 - 1.1/2" (40mm/ 40A) đường ống phi 49 mm

- Bẫy hơi phao DN50 - 2" (50mm/ 50A) đường ống phi 60 mm

- Bẫy hơi phao DN65 - 2.1/2" (50mm/ 50A) đường ống phi 76 mm

- Bẫy hơi phao DN80 - 3" (80mm/80A) đường ống phi 90 mm

- Bẫy hơi phao DN100 - 4" (100mm/100A) đường ống phi 114 mm

7. CÁC ƯU NHƯỢC ĐIỂM BẪY HƠI

4.1. Ưu Điểm Bẫy Hơi Phao

- Bẫy hơi phao có lưu lượng xả nhanh và nhiều hơn các loại bẫy hơi khác.

- Bẫy hơi phao có khả năng hoạt động ổn định hơn các loại bẫy hơi khác.

- Bẫy hơi phao có gắn lỗ thông hơi thì bẫy hơi phao có thể thoát khí dễ dàng.

- Bẫy hơi phao được cấu tạo đa dạng về vật liệu như: Inox, Gang, Thép, chịu được nhiệt độ cao, ít bị mài mòn, có độ cứng chắc tốt.

- Bẫy hơi phao có thể hoạt động thoát nước ngưng liên tục.

- Bẫy hơi phao chúng có thể điều chỉnh lưu lượng nước ngưng tụ nhiều hay ít, mà chúng không hề chịu ảnh hưởng của sự giao động rộng và đột ngột của áp suất.

- Bẫy hơi phao tiết kiệm năng lượng vì độ chính xác cao.

4.1. Nhược Điểm Bẫy Hơi

- Nhược điểm bẫy hơi cơ kiểu phao là dễ tạo hiện tượng búa nước.

- Bẫy hơi phao kích thước lớn hơn các loại khác.

- Nếu áp suất ngược quá mức trong hệ thống hồi lưu chúng có thể ngăn không cho bẫy hơi phao đóng lại

8. ỨNG DỤNG BẪY HƠI PHAO TRONG THỰC TẾ

- Bẫy hơi phao được ứng dụng trong các bộ gia nhiệt khí.

- Bẫy hơi phao được ứng dụng trong các trạm tách nước ngưng trên đường ống.

- Bẫy hơi phao được ứng dụng trong các nhà máy xấy, máy sưởi.

- Bẫy hơi phao được lắp đặt trong các nồi hơi, lò hơi.

- Bẫy hơi phao được ứng dụng trong các bộ trao đổi nhiệt.

- Bẫy hơi phao được ứng dụngt trong các nhà máy lọc dầu.

- Bẫy hơi phao được ứng dụng trong các nhà máy nhiệt điện.

- Bẫy hơi phao được ứng dụng trong các nhà máy sản xuất giấy, chế biến gỗ.

- Bẫy hơi phao được ứng dụng trong các nhà máy sản xuất thức ăn chăn nuôi, gia súc, gia cầm.

- Bẫy hơi phao được ứng dụng trong các nhà máy sản xuất chế biến thực phẩm, đồ uống, bia rượu.

- Bẫy hơi phao được ứng dụng trong các nhà máy sản xuất chế biến mía đường, sữa...

- Bẫy hơi phao được ứng dụng nhiều trong các nhà máy dệt nhuộm, may mặc, tơ sợi...

9. CHỌN MUA BẪY HƠI PHAO TẠI VINDEC

- VINDEC là địa chỉ nhập khẩu và phân phối BẪY HƠI uy tín tại Việt nam có thể làm hài lòng khách hàng với năng lực đội ngũ nhân viên có kỹ thuật trình độ kỹ thuật cao, được đào tạo chuyên nghiệp bài bản của hãng.

- Bẫy Hơi Phao

- Bẫy Hơi Đồng Tiền

- Bẫy Hơi Úp Ngược

- Chế Độ Bảo Hành: Thời gian 12 tháng theo tiêu chuẩn lắp đặt và sử dụng của nhà sản xuất.

- Phương thức vận chuyển: Miễn phí vận chuyển trong vòng 20 km nội thành HÀ NỘI

- Ưu đãi: Công ty sẽ ưu đãi chiết khấu trên giá bán cho các cửa hàng, đại lý và đối tác lấy số lượng nhiều.

- VINDEC cam kết cung cấp đúng chủng loại sản phẩm do chính hăng sản xuất mà chúng tôi đang cung cấp, đảm bảo chất lượng, đúng nguồn gốc, đầy đủ chứng từ nhập khẩu.

- Tiến độ giao nhận hàng nhanh, giá thành cạnh tranh để giảm thiểu những chi phí thương mại của Quý khách hàng.

- Như những gì chúng tôi chia sẻ ở trên cho quý khách hàng đó là những kinh nghiệm trong suốt gần 20 năm kinh nghiệm của chúng tôi về van công nghiệp. Vậy nên, khi quý khách hàng mua hàng của chúng tôi thì sẽ được tư vấn cũng như đảm bảo rằng cung cấp cho quý khách hàng sản phẩm chất lượng tốt nhất với giá cả cạnh tranh nhất trên thị trường.

- Quý khách hàng có thể Download về máy Catalogue của hãng tại Website của chúng tôi với thông số kỹ thuật rõ ràng chính xác nhất của hãng: BẪY HƠI

- VINDEC chúng tôi đạt tiêu chuẩn hệ thống quản lý chất lượng quy trình sản xuất ISO 9001:2015 và có chứng nhận kiểm định chất lượng của Trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng 1 ( QUATEST 1 )

- Thêm vào đó, VINDEC chúng tôi có NHÀ MÁY SẢN XUẤT + KHO HÀNG với diện tích 2.000m2 tại Lô A2-CN1, Đường CN5, Khu Công Nghiệp Từ Liêm - Hà Nội.

- VINDEC với phương châm "Tốt Hơn và Hơn Nưa - Better and More" cùng năng lực và kinh nghiệm 20 năm cùng với đội ngũ kỹ sư giầu kinh nghiệm chuyên môn, chúng tôi tự đáp ứng được các dự án lớn về hàng VAN CÔNG NGHIỆP chúng tôi luôn đồng hành cùng phát triển.
