1. BẪY HƠI ĐỒNG TIỀN LÀ GÌ ?

- Bẫy hơi đồng tiền là gì ? Nó còn được gọi là: bẫy hơi đĩa, van cóc hay cốc hơi. Gọi như thế nào thì nó chỉ có tên tiếng anh là Disc steam trap. Bẫy hơi đồng tiền là loại bẫy hơi mà bên trong có một cái đĩa dạng hình đồng tiền và cách thức hoạt động đơn giản, vậy nên nó được gọi là bẫy hơi đĩa hay bẫy hơi đồng tiền.

- Các cốc ngưng đồng tiền thông thường khi hoạt động đều được vận hành theo hai chu kỳ đóng và mở.

2. THÔNG SỐ KỸ THUẬT BẪY HƠI ĐỒNG TIỀN

  • - Kích thước size: DN15 (1/2") đến DN50 (2")
  • - Chất liệu bẫy hơi: Gang, inox, thép
  • - Vật liệu đĩa, trục: Inox, hợp kim..
  • - Phương thức kết nối: Nối ren (NPT, BS), mặt bích (BS, JIS, ANSI, DIN)
  • - Nhiệt độ làm việc: Tối đa 450 độ C
  • - Áp lực làm việc: PN10, PN16, PN25, PN40
  • - Môi trường làm việc: Hơi nóng.
  • - Dạng bẫy hơi đồng tiền: Bẫy hơi nối ren, bẫy hơi đồng tiền mặt bích
  • - Xuất xứ: Hàn Quốc, Nhật Bản, Trung Quốc, Malaysia, Đài Loan.

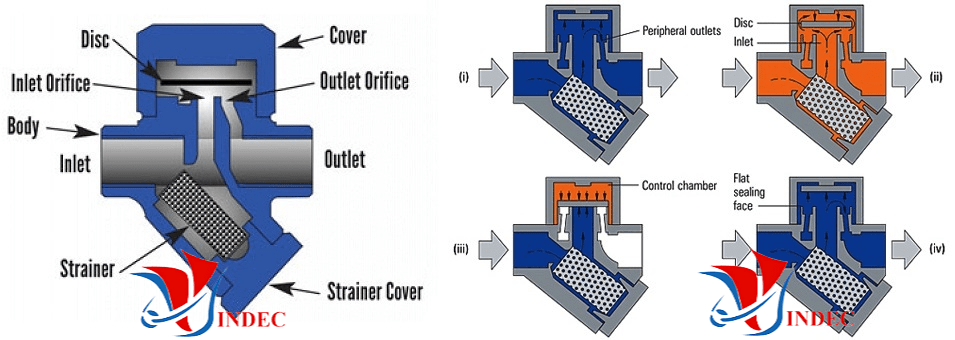

3. CẤU TẠO BẪY HƠI ĐỒNG TIỀN

4. NGUYÊN LÝ HOẠT ĐỘNG BẪY HƠI ĐỒNG TIỀN

- Ban đầu áp suất sẽ tăng lên làm cho đĩa nâng lên và không khí lạnh ngưng tụ ngay lập tức được thải ra ngoài  từ vòng bên trong, bên dưới đĩa qua ba lỗ ngoại vi đi ra ngoài.

- Theo thời gian dòng nước ngưng tụ từ đầu vào của bẫy hơi sẽ nóng kéo đĩa van xuống dưới, giải phóng hơi nước di chuyển ở tốc độ cao. Tại đây sẽ tạo ra áp vùng áp suất thấp dưới đĩa van, dần dần sẽ kéo về phía đệm ban đầu của đĩa van.

- Đồng thời, áp suất hơi nước trong buồng trên của đĩa van sẽ tăng lên, buộc áp suất này phải ép xuống để chống lại nước ngưng đến cho đến khi đĩa van nằm trên các vòng bên trong và bên ngoài. Tại thời điểm này, hơi nước ngưng tụ bị mắc kẹt trên buồng trên đĩa van và áp suất trên đĩa bằng với áp suất bên dưới của đĩa van từ vòng trong.

- Tuy nhiên, phía trên đĩa van vẫn có lực lớn so với mặt dưới của đĩa van. Bởi vì, diện tích bề mặt bên trên lớn hơn. Sau một thời gian, áp suất bên trên của đĩa van giảm xuống, áp suất ngưng tụ bên dưới cao hơn lại đẩy đĩa van lên trên và chu kỳ cứ lặp đi lặp lại.

5. PHÂN LOẠI BẪY HƠI ĐỒNG TIỀN

5.1. Theo Kết Nối Bẫy Hơi Đồng Tiền

5.1.1. Bẫy Hơi Đồng Tiền Nối Ren

5.1.2. Bẫy Hơi Đồng Tiền Mặt Bích

5.2. Theo Vật Liệu Bẫy Hơi Đồng Tiền

5.2.1. Bẫy Hơi Đồng Tiền Inox

5.2.2. Bẫy Hơi Đồng Tiền Gang

5.2.3. Bẫy Hơi Đồng Tiền Thép

5.3. Theo Xuất Xứ Bẫy Hơi Đồng Tiền

5.3.1. Bẫy Hơi Đồng Tiền Đài Loan

- Bẫy hơi đồng tiền Tung Lung, Bẫy hơi phao Nicoson

5.3.2. Bẫy Hơi Đồng Tiền Trung Quốc

5.3.3. Bẫy Hơi Đồng Tiền Nhật Bản

- Bẫy hơi đồng tiền YOSHITAKE, TLV

5.3.4. Bẫy Hơi Đồng Tiền Hàn Quốc

- Bẫy hơi phao YNV, SAMYANG, YOOYOUN, JOKWANG

5.3.5. Bẫy Hơi Đồng Tiền Châu Âu

- Bẫy hơi đồng tiền ARI, GESTRA, ARMSTRONG, WATSON

6. CHỌN KÍCH CỠ BẪY HƠI ĐỒNG TIỀN

- Bẫy hơi đồng tiền DN15 1/2" (15mm/ 15A) đường ống phi 21 mm

- Bẫy hơi đồng tiền DN20 - 3/4" (20mm/ 20A) đường ống phi 27mm

- Bẫy hơi đồng tiền DN25 - 1" (25mm/ 25A) đường ống phi 34 mm

- Bẫy hơi đồng tiền DN32 - 1.1/4" (32mm/ 32A) đường ống phi 42  mm

- Bẫy hơi đồng tiền DN40 - 1.1/2" (40mm/ 40A) đường ống phi 49 mm

- Bẫy hơi đồng tiền DN50 - 2" (50mm/ 50A) đường ống phi 60 mm

7. CÁC ƯU NHƯỢC ĐIỂM BẪY HƠI ĐỒNG TIỀN

7.1. Ưu Điểm Bẫy Hơi Đồng Tiền

- Bẫy hơi đồng tiền nhỏ gọn, đơn giản, nhưng có thể chứa được lượng nước ngưng lớn.

- Bẫy hơi đồng tiền có thể dễ dàng bảo trì mà không cần phải tháo dỡ bẫy hơi ra khỏi đường ống.

- Bẫy hơi đồng tiền có thể chống lại sự ăn mòn và có thể hoạt động ở nhiệt độ cao.

- Bẫy hơi đồng tiền giá thành rẻ hơn nhiều so với bẫy hơi gầu đảo và bẫy hơi phao.

7.2. Nhược Điểm Bẫy Hơi Đồng Tiền

- Bẫy hơi đồng tiền có thể thoát ra 1 lượng lớn khí thoát ra khi khởi động nếu áp suất đầu vào tăng lên chậm.

- Bẫy đồng tiền có lưu lượng xả thấp.

- Bẫy đồng tiền không hoạt động chính xác khi hệ thống có áp suất thấp, vì tốc độ dòng chảy qua mặt dưới đĩa không đủ áp lực để cho đĩa hoạt động.

- Bẫy đồng tiền không được bền như các loại bẫy hơi khác là do nó đóng mở liên tục.

- Bẫy đồng tiền không được bền như các loại khác do thường xuyên mở / đóng cửa.

- Bẫy đồng tiền khi hoạt động sẽ gây ra tiếng ồn lớn hơn các loại bẫy hơi khác.

8. ỨNG DỤNG BẪY HƠI ĐỒNG TIỀN TRONG THỰC TẾ

- Bẫy đồng tiền được sử dụng cho hệ thống sấy công nghiệp, lò hơi, nồi hơi...

- Bẫy đồng tiền được sử dụng trong các nhà máy dệt nhuộm, may mặc.

- Bẫy đồng tiền được sử dụng trong các phòng xông hơi, bể bơi...

- Bẫy hơi đồng tiền dùng cho các nhà máy chế biến thực phẩm, nước giải khát, mía đường...

- Bẫy hơi đồng tiền dùng trong các nhà máy khu công nghiệp nói chung, nơi mà cần sử dụng hơi nóng để xử lý các sản phẩm...
