Van Cổng Kitz – Van Cổng Nhật Bản Chất Lượng Cao, Bền Bỉ, Đạt Chuẩn Quốc Tế

Van Cổng Kitz

Van cổng Kitz (Kitz Gate Valve) là thiết bị cơ khí dùng để đóng/mở dòng chảy bằng chuyển động nâng/hạ cánh van (gate) trong thân van. Được sản xuất bởi Kitz Corporation – Nhật Bản, sản phẩm đạt các tiêu chuẩn quốc tế như JIS, DIN, ANSI, BS, nổi tiếng với độ bền cao, độ kín tốt và tuổi thọ vượt trội.

Van cổng Kitz được sử dụng phổ biến trong các ngành dầu khí, hóa chất, cấp thoát nước, hơi nóng, HVAC, công nghiệp chế biến và xử lý nước thải, nhờ khả năng vận hành êm, chịu áp lực tốt và phù hợp với nhiều môi chất.

Cấu tạo van cổng Kitz

Van cổng Kitz có cấu tạo gồm các bộ phận chính:

Thân van (Body)

• Làm bằng gang, đồng, inox, thép carbon, chịu áp suất và nhiệt độ cao.

Đĩa van / Cửa van (Gate)

• Là bộ phận đóng/mở dòng chảy, được sản xuất từ thép không gỉ hoặc kim loại đúc.

Trục van (Stem)

• Kết nối tay quay với cánh van. Có loại ty nổi (OS&Y) và ty chìm (Non-Rising Stem).

Gioăng làm kín (Seat/Gasket)

• Làm từ EPDM, PTFE, Graphite, đảm bảo độ kín tuyệt đối.

Bộ điều khiển

• Tay quay (handwheel), hoặc tùy chọn điều khiển điện – điều khiển khí nén cho hệ thống tự động hóa.

Nguyên lý hoạt động của van cổng Kitz

Van cổng Kitz hoạt động bằng cách xoay tay quay để nâng hoặc hạ cánh van:

• Khi cánh van được nâng lên → dòng chảy mở hoàn toàn → không gây cản trở

• Khi hạ xuống hoàn toàn → dòng chảy bị chặn hoàn toàn → van đóng

Cơ chế này giúp:

• Đảm bảo lưu lượng qua van lớn (full port)

• Giảm tối đa thất thoát áp

• Tăng độ bền và tuổi thọ khi vận hành trong hệ thống áp cao

Thông số kỹ thuật cơ bản của Van Cổng Kitz

Phân loại van cổng Kitz

Theo vật liệu

• Van cổng đồng Kitz

• Van cổng gang Kitz

• Van cổng inox Kitz

• Van cổng thép Kitz

Theo kiểu ty (Stem)

• Van cổng ty nổi (OS&Y)

• Van cổng ty chìm (NRS)

Theo kiểu kết nối

• Van cổng lắp ren

• Van cổng mặt bích

• Van cổng hàn

Theo tiêu chuẩn

• Van cổng Kitz JIS

• Van cổng Kitz ANSI

• Van cổng DIN/BS

Các loại van cổng Kitz phổ biến

Dòng van cổng đồng / đồng – đồng thau (Bronze / Brass Gate Valve Kitz)

• Model E – Van cổng đồng Kitz, Class 150, nối ren (screwed ends), ty chìm, dùng cho nước, dầu, khí theo tiêu chuẩn JIS/ANSI.

• Model PN16S – Van cổng đồng Kitz PN16, nối ren, thân bronze, ty không trồi, dùng cho nước, dầu, khí, nhiệt độ đến ~170°C.

• Model LB – Van cổng đồng/bronze Kitz mặt bích JIS 10K, dùng cho hệ thống cấp nước, đường ống tàu biển, công trình công nghiệp.

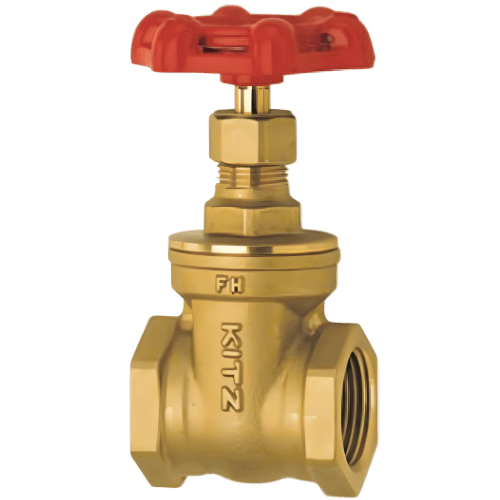

• Model FH – Van cổng đồng (brass gate valve) nối ren, dùng cho nước, dầu, khí ở áp suất trung bình, phù hợp hệ thống dân dụng & công nghiệp nhẹ.

Dòng van cổng gang / gang dẻo (Cast Iron / Ductile Iron Gate Valve Kitz)

• Model 10FCL – Van cổng gang Kitz JIS 10K, mặt bích, bolted bonnet, outside screw & yoke; dùng cho nước, dầu, khí, hơi bão hòa đến 120°C.

• Model 10FCHI / 10FCH – Van cổng gang Kitz JIS 10K, thiết kế trong nhà máy nước, HVAC, đường ống cấp thoát nước.

• Model 10SMBF – Van cổng gang dẻo (ductile iron) JIS 10K, mặt bích RF, dùng cho nước, dầu, khí, hơi, dải áp suất đến 14 kgf/cm².

• Model 10SMBOF / 150SMBO – Van cổng gang dẻo Kitz, JIS 10K hoặc ANSI 150 flanged, dùng cho hệ thống công nghiệp, PCCC, HVAC, xử lý nước.

Dòng van cổng inox (Stainless Steel Gate Valve Kitz)

• Model UEL / UELM – Van cổng inox Kitz nối ren (threaded ends), dùng cho nước, dầu, khí, hóa chất nhẹ, áp suất 10 kgf/cm², nhiệt độ tới 180°C.

• Model UEB / UEBM – Van cổng inox Kitz mặt bích JIS 10K, thân – nắp – đĩa bằng SCS13A/SCS14A, dùng cho môi chất ăn mòn hơn và nhiệt độ cao hơn.

• Model 10UMA – Van cổng inox Kitz OS&Y, ty nổi, mặt bích JIS 10K, dùng cho hơi, dầu, hóa chất, thiết kế theo ASME B16.34 và JIS B2238.

• Model 150UMA / 300UMA – Van cổng inox Kitz ANSI 150 / ANSI 300 flanged, dùng trong nhà máy hóa chất, thực phẩm, dược phẩm, dầu khí.

Dòng van cổng thép carbon (Cast Carbon Steel Gate Valve Kitz)

• Model 150SCLS – Van cổng thép carbon Kitz ANSI 150# flanged, thân WCB, ty inox F6a, gioăng graphite, thiết kế theo API 600 & ASME B16.34, dùng cho nước, dầu, khí, hơi.

• Model 300SCLS – Van cổng thép carbon Kitz ANSI 300# flanged, dùng cho hệ thống áp suất – nhiệt độ cao trong dầu khí, hóa chất, nhà máy điện.

• Model 600SCLS – Van cổng thép Kitz ANSI 600# flanged, phù hợp đường ống cao áp, hơi quá nhiệt, dầu nóng, môi trường khắc nghiệt.

Van cổng Kitz gắn bộ điều khiển điện / khí nén

Ngoài các model vận hành tay quay, van cổng Kitz còn có thể gắn bộ điều khiển điện hoặc khí nén (actuator) để trở thành van cổng điều khiển tự động. Mã hàng cụ thể thường là sự kết hợp giữa:

• Model thân van cổng (FH, 10FCL, 10UMA, 150SCLS, 300SCLS, …)

• Model bộ truyền động điện / khí nén (dòng EA, EX, PA, v.v. – tùy cấu hình nhà sản xuất hoặc nhà phân phối thiết kế).

Do vậy, khi ghi mã sản phẩm cho van cổng Kitz điều khiển điện/khí nén trên website, bạn nên để ở dạng:

“Gate valve KITZ 10UMA + Electric actuator EA…”
hoặc
“Gate valve KITZ 150SCLS + Pneumatic actuator …”

Đặc điểm nổi bật của van cổng Kitz

• Độ kín cao, phù hợp môi trường áp lực và nhiệt độ lớn

• Tuổi thọ cao, vật liệu bền – chống ăn mòn tốt

• Vận hành êm, không gây sục khí hay rung lắc

• Lưu lượng lớn, ít cản trở dòng chảy

• Dễ bảo trì, thay thế linh kiện nhanh

• Đạt tiêu chuẩn quốc tế, ứng dụng đa dạng

Bảng giá van cổng Kitz tham khảo (VNĐ)

Lưu ý: Giá thay đổi tùy thời điểm, model và nhà cung cấp.

Ứng dụng của van cổng Kitz

• Hệ thống cấp thoát nước đô thị – công nghiệp

• Nhà máy điện – lọc dầu – hơi nóng

• Ngành hóa chất – xi mạ – dược phẩm

• Đường ống hơi – dầu – khí nén

• Công trình PCCC

• Hệ thống xử lý nước thải – RO – UF

Kết luận

Van cổng Kitz là lựa chọn lý tưởng cho các hệ thống yêu cầu độ bền cao, độ kín tốt, vận hành ổn định và phù hợp với nhiều điều kiện áp – nhiệt khác nhau. Với chất lượng Nhật Bản, tiêu chuẩn quốc tế và sự đa dạng dòng sản phẩm, van cổng Kitz luôn là ưu tiên hàng đầu trong công nghiệp và dân dụng.
