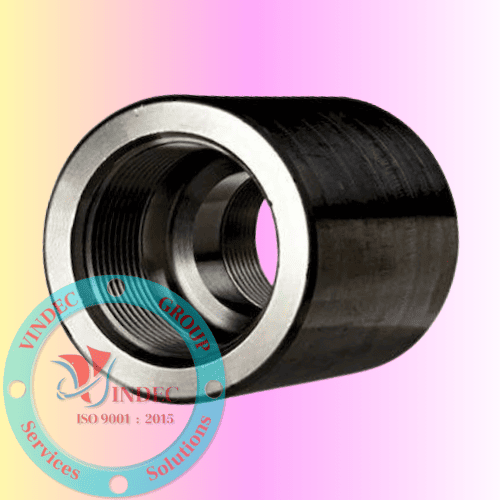

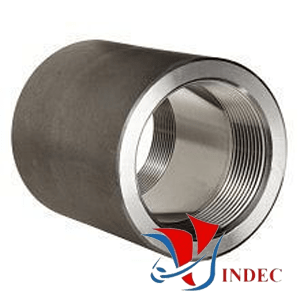

Măng Xông Ren Áp Lực

Măng Xông Ren Áp Lực

Quy Cách: 1/8 inch đến 4 inch (DN6 ~ DN100)
Áp suất làm việc: 3000LBS-6000LBS-9000LBS
Vật Liệu: A105-A182 F304/L, F316/L
Xuất Xứ: CHINA -TAIWAN-KOREA,etc.
Mô tả sản phẩm: Theo tiêu chuẩn ASME B16.11
Sử dụng: Năng lượng điện, dầu khí, khí tự nhiên, hóa chất, đóng tầu, thiết bị nhiệt, làm giấy, luyện kim

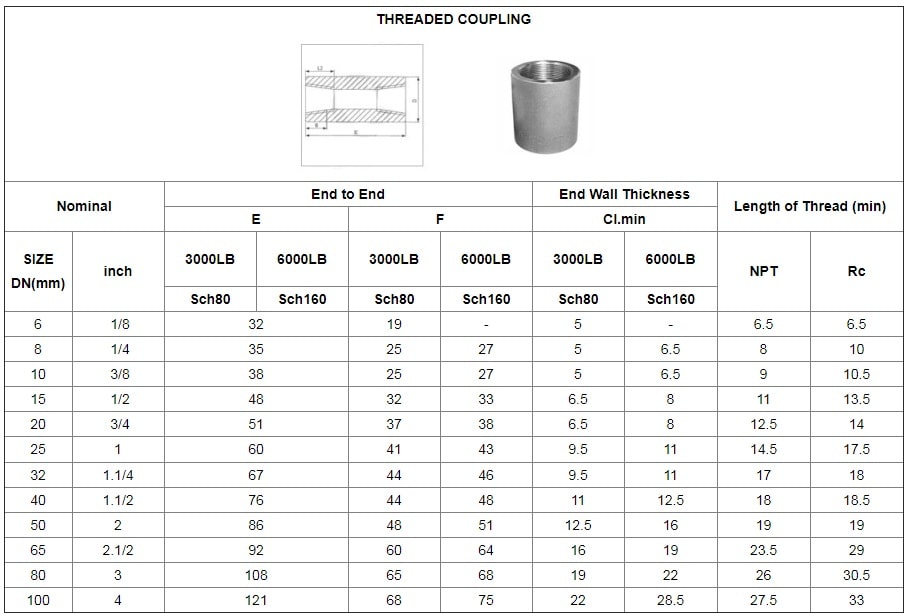

THREADED COUPLING

Nominal End to End End Wall Thickness Length of Thread (min)
E F Cl.min
SIZE
DN(mm)
inch 3000LB 6000LB 3000LB 6000LB 3000LB 6000LB NPT Rc
Sch80 Sch160 Sch80 Sch160 Sch80 Sch160
6  1/8 32 19 - 5 - 6.5 6.5
8  1/4 35 25 27 5 6.5 8 10
10  3/8 38 25 27 5 6.5 9 10.5
15  1/2 48 32 33 6.5 8 11 13.5
20  3/4 51 37 38 6.5 8 12.5 14
25 1 60 41 43 9.5 11 14.5 17.5
32 1.1/4 67 44 46 9.5 11 17 18
40 1.1/2 76 44 48 11 12.5 18 18.5
50 2 86 48 51 12.5 16 19 19
65 2.1/2 92 60 64 16 19 23.5 29
80 3 108 65 68 19 22 26 30.5
100 4 121 68 75 22 28.5 27.5 33
