Bẫy Hơi - YOSHITAKE Nhật Bản

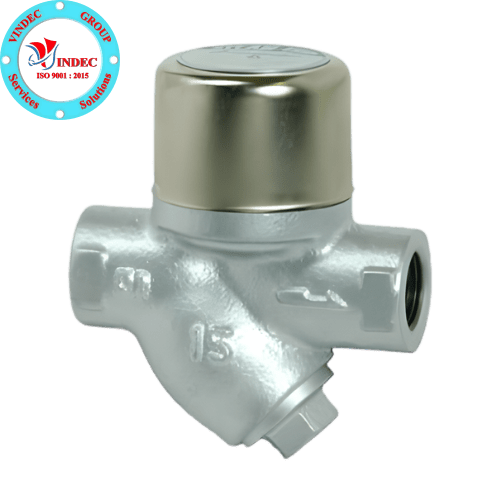

Bẫy Hơi Đĩa Đồng Tiền TD-10NA Van YOSHITAKE

Bẫy hơi: Dạng đồng tiền
Áp lực: Max.20kgf/cm2
Nhiệt độ: 220 độ C
Đĩa và Seat làm kín: INOX
Kết nối: Ren
Model.TD-10NA

Bẫy Hơi Đồng Tiền YOSHITAKE TD-30NA

Bẫy Hơi Đĩa (Cốc Hơi Đồng Tiền) YOSHITAKE
Bẫy hơi: Dạng đồng tiền
Áp lực: Max.20kgf/cm2
Nhiệt độ: 220 độ C
Đĩa và Seat làm kín: INOX
Kết nối: Bích JIS10K
Ứng dụng: Hơi nóng, đường ống hơi trong hệ thống nồi hơi.
Model.TD-30NA

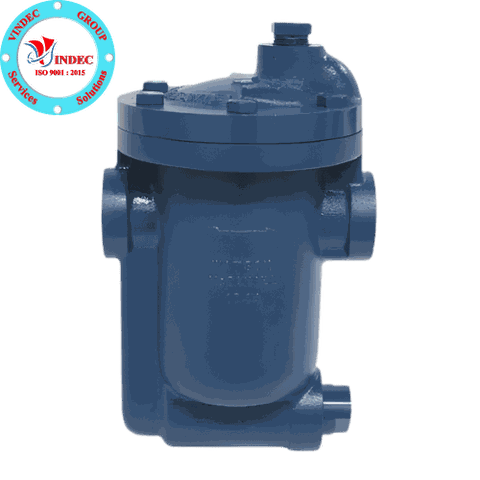

Cốc Hơi Úp Ngược Gang Ren TB-20 Van YOSHITAKE

Max P-T: 10kgf/cm2 @ 220 deg C
Valve, Valve Seat, Backet, Strainer: INOX 304
Xuất xứ: Thái lan
Model: TB-20 - 1/2" - 3/4″ - 1"

Ưu Điểm Bẫy Hơi Kiểu Bucket YOSHITAKE TB-20

Độ bền cao, cấu trúc đơn giản và khả năng chống nước búa nước Hammer.

Tiêt kiệm năng lượng. Bẫy hơi loại bucket có thể xả ngưng tụ mà không bị mất hơi nước.

Nhược Điểm Bẫy Hơi Kiểu Bucket YOSHITAKE

Vị trị cài đặt là có hạn. Kích thước lớn hơn so với loại đĩa.

Ứng Dụng Bẫy Hơi Kiểu Bucket YOSHITAKE TB-20

Được sử dụng trong thiết bị nồi hơi và lò hơi, giúp tiết kiệm năng lượng hữu hiệu cho hệ thống sử dụng hơi nóng.

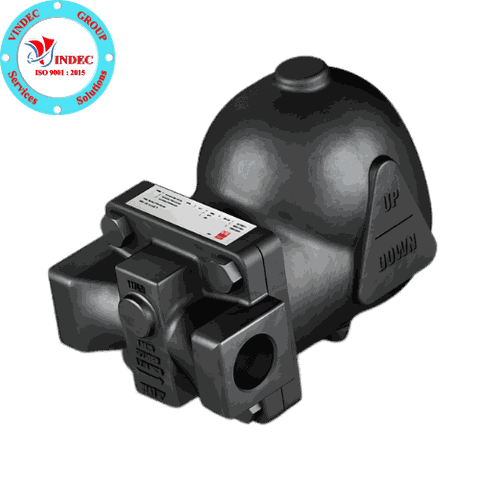

BÂY HƠI PHAO GANG REN - TSF-8 YOSHITAKE

• - Thân: Gang
• - Bẫy hơi: Dạng phao
• - Áp lực: 0.1 - 21kgf/cm2
• - Nhiệt độ: 220 độ C
• - Phao và Seat làm kín: INOX
• - Kết nối: Ren (theo phương ngang, ko lắp đứng)
• - Size: 1/2", 3/4", 1"
• - Ứng dụng: Hơi nóng, đường ống hơi trong hệ thống nồi hơi.
• - Model. TSF-8

BẪY HƠI PHAO TSF-10 / TSF-11 YOSHITAKE

MÔ TẢ BẪY HƠI PHAO TSF-10 / TSF-11

• - Bẫy hơi phao TSF-10F, TSF-10, TSF-8, TSF-11 Yoshitake là thiết bị tự động xả nước nóng ngưng tụ liên tục, giúp loại bỏ lượng nước ngưng trong hệ thống, cải thiện tốc độ trao đổi nhiệt.
• - Bẫy hơi phao Yoshitake là thiết bị tự động xả nước nóng ngưng tụ liên tục, giúp loại bỏ lượng nước ngưng trong hệ thống, cải thiện tốc độ trao đổi nhiệt.
• - Bẫy hơi phao Yoshitake là một trong những thiết bị trao đổi nhiệt quan trọng nhất trong hệ thống sử dụng hơi nóng cung cấp nhiệt.

THÔNG SỐ KỸ THUẬT BẪY HƠI TSF-10 / TSF-11

• - Thân: Gang
• - Bẫy hơi: Dạng phao
• - Áp lực: 0.1 - 21kgf/cm2
• - Nhiệt độ: 220 độ C
• - Phao và Seat làm kín: INOX
• - Kết nối: Ren
• - Size: 1/2" - 2"
• - Ứng dụng: Hơi nóng, đường ống hơi trong hệ thống nồi hơi.
• - Model. TSF-10 / TSF-11

Ưu Điểm Bẫy Hơi Đồng Tiền Đĩa YOSHITAKE

Có thể hoạt động hết mức mà không cần điều chỉnh từ bên ngoài hoặc bên trong.

Kích thước nhỏ gọn nhưng có thể chứa được lượng nước ngưng lớn.

Chống lại sự ăn mòn và có thể hoạt động ở nhiệt độ cao.

Bảo trì dễ dàng mà không cần phải tháo rời thiết bị ra khỏi đường ống.

Nhược Điểm Bẫy Hơi Đồng Tiền Đĩa YOSHITAKE

Bẫy không hoạt động chính xác ở môi trường áp suất thấp.

Ít bền hơn các loại khác do thường xuyên mở / đóng cửa.

Bẫy hoạt động thường gây tiếng ồn nên hạn chế sử dụng ở một số môi trường.

Ứng Dụng Bẫy Hơi Đồng Tiền Đĩa YOSHITAKE

Cốc ngưng dạng đồng tiền tự động xả hơi ngưng tụ trên các thiết bị trên hệ thống lò hơi, nồi hơi, máy sấy...

Gồm 2 loại Model là: TD-10NA, TD-30NA

Cốc ngưng đồng tiền TD-10NA sau quá trình trao đổi nhiệt, nước ngưng cần được xả ra ngoài và giữ hơi lại trong quá trình xả nước ngưng. Các cốc ngưng đồng tiền thông thường khi hoạt động đều được vận hành theo hai chu kỳ đóng và mở.

YOSHITAKE DUCTILE IRON STEAM TRAP, DISC TYPE, THREADED ENDS.

Application( Áp dụng cho môi chất): Hơi nóng Steam Drain.

Dãi nhiệt độ và áp lực:20kgf/cm2 @ 220Deg.C.

Disc & Valve Seat: Stainless Steel. (Heated Treatment).

Model: TD-10NA.

Cốc ngưng đồng tiền TD-10NA sau quá trình trao đổi nhiệt, nước ngưng cần được xả ra ngoài và giữ hơi lại trong quá trình xả nước ngưng. Bẫy hơi đồng tiền lắp ren Yoshitake được sử dụng như một thiết bị cần thiết, không thể thiếu trong các hệ thống dẫn hơi nóng cung cấp nhiệt vì nếu như bẫy hơi hoạt động không đúng chức năng sẽ gây ra rất nhiều vấn đề cho sử dụng hơi cần thiết cung cấp cho sản phẩm. Các cốc ngưng đồng tiền thông thường khi hoạt động đều được vận hành theo hai chu kỳ đóng và mở.

Các loại bẫy hơi kiểu nhiệt động.
Loại bẫy hơi này vận hành dựa vào tính chất động lực của nước và hơi nước. Bẫy hơi kiểu nhiệt động không những là thiết bị đơn giản mà còn có thể hoạt động trong môi trường nhiệt độ và áp suất cao. Có nhiều loại bẫy hơi kiểu nhiệt động được trình bày bên dưới:

Cách thức hoạt động của bẫy hơi này là dựa vào lực tác dụng của hơi nước đi qua bẫy. Bộ phận chuyển động duy nhất là phần đĩa ở bề mặt dẹt trên buồng điều tiết. Khi khởi động, áp suất sẽ nâng đĩa lên và không khí sẽ được thải ra ngoài.

Ưu điểm bẫy hơi đồng tiền dạng đĩa Yoshitake.
+ Có thể hoạt động hết mức mà không cần điều chỉnh từ bên ngoài hoặc bên trong.
+ Kích thước nhỏ gọn nhưng có thể chứa được lượng nước ngưng lớn.
+ Chống lại sự ăn mòn và có thể hoạt động ở nhiệt độ cao.
+ Bảo trì dễ dàng mà không cần phải tháo rời thiết bị ra khỏi đường ống.

Nhược điểm bẫy hơi đồng tiền loại đĩa Yoshitake.
+ Bẫy không hoạt động chính xác ở môi trường áp suất thấp.
+ Ít bền hơn các loại khác do thường xuyên mở / đóng cửa.
+ Bẫy hoạt động thường gây tiếng ồn nên hạn chế sử dụng ở một số môi trường.

Bẫy hơi xung lực.
- Cơ chế hoạt động: ban đầu, van chính trên bệ đỡ có tác dụng giúp dòng chảy đi qua khe hở giữa piston và xilanh. Dòng khí tăng và nước ngưng có tác động lên đĩa piston, việc này sẽ nâng van chính ra khỏi bệ đỡ giúp dòng chảy gia tăng.

Ưu điểm bẫy hơi xung lực.
+ Năng suất ngưng tụ thực tế.
+ Hoạt động trong môi trường áp suất cao.
+ Có khả năng thông khí tốt và không bị nghẹt khí.

Nhược điểm bẫy hơi xung lực.
+ Không thể đóng chặt.
+ Dễ bị cặn bẩn ảnh hưởng.
+ Không có khả năng chống lại áp suất ngược.

Bẫy hơi đệm khí.
Ưu điểm của bẫy hơi đệm khí.
+ Kích thước nhỏ so với năng suất hoạt động.

Nhược điểm bẫy hơi đệm khí.
+ Điều khiển bằng tay.

Bẫy hơi trong khoang có lỗ.
- Cơ chế hoạt động: Bẫy hơi đệm khí hoạt động dựa trên nguyên tắc dòng hai pha, hơi nhẹ hơn hơi nước. Hơi liên tục tạo lực đẩy nước ngưng trước cửa lỗ giúp phần nước này thoát ra ngoài.

Ưu điểm của bẫy hơi trong khoang có lỗ.
+ Chỉ sử dụng được khi áp suất không thay đổi.
+ Không có bộ phận chuyển động.

Nhược điểm của bẫy hơi trong khoang có lỗ.
+ Thường bị nghẹt do sự lắng đọng của chất bẩn.
Cách lắp đặt bẫy hơi, cốc ngưng đồng tiền Yoshitake.
Vị trí đặt dưới chân thiết bị lọc tách nước ngưng như Drain Separator hay sau vật dụng trao đổi nhiệt.

Ứng dụng bẫy hơi đồng tiền dạng đĩa.
Cốc ngưng dạng đồng tiền tự động xả hơi ngưng tụ trên các thiết bị trên hệ thống lò hơi, nồi hơi, máy sấy.
